通过拉伸 2D 对象创建 3D 实体和 3D 曲面

使用 Extrude 命令创建 3D 实体或 3D 曲面。

要拉伸对象，请使用以下方法之一：

• 指定拉伸路径

  指定要拉伸的对象以及定义拉伸形状的路径。该对象跟随路径以创建 3D 实体或 3D 曲面。

  拉伸从对象的平面开始，并保持相对于路径的方向。

• 指定倾斜角度。

  指定要拉伸的对象和倾斜角度。倾斜角度介于 -90 和 +90 度之间。倾斜角度的符号指定倾斜方向。倾斜角度为 0 度时，会拉伸与其 2D 平面垂直的 2D 对象。



要沿着路径拉伸对象：

1. 单击实体 > 绘制 > 拉伸（或键入 Extrude）。
2. 指定要创建的模型类型。
   • 曲面。从选定对象中创建曲面。
   • 实体。从选定对象中创建 3D 实体。
3. 在图形区域中，指定要拉伸的对象并按 Enter。
4. 指定路径选项。
5. 为拉伸路径指定对象。

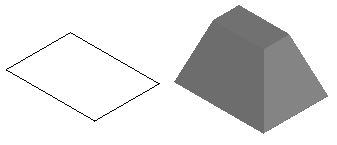

要按倾斜角度拉伸对象：

1. 单击实体 > 绘制 > 拉伸（或键入 Extrude）。
2. 在命令提示符处键入 Exclude。
3. 指定要创建的对象类型。
   • 曲面。从选定对象中创建曲面。
   • 实体。从选定对象中创建 3D 实体。
4. 指定要拉伸的对象，然后按 Enter。
5. 指定倾斜角度选项。
6. 指定倾斜角度，然后按 Enter。
7. 指定拉伸高度。
