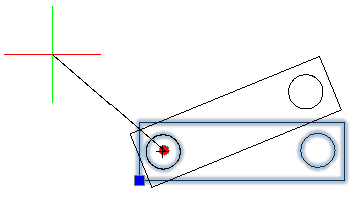

应用旋转活动

使用旋转活动来旋转选择集中的对象。

您只能将旋转活动应用于旋转元素。

注意：在图块定义期间，您可以选择任意点作为旋转基点。

旋转活动基点

您可以指定旋转活动的基点是与旋转元素的主要点重合还是作为独立点。

基准类型属性可指定基点的类型：

• 相关。旋转活动的基点是旋转元素的主要点。选择集中的对象绕旋转元素的主要点旋转。移动旋转元素的主要点，更改旋转基点的位置。相关基点没有夹点。
• 独立。让您可通过在自定义图块参考中选取固定位置来指定独立基点。使用夹点更改基点的位置。

示例

以下图块代表一张桌子和六把椅子。图块定义包含旋转元素和旋转活动。旋转元素主要点位于桌子的中心。

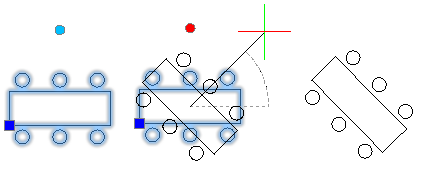

• 如果基准类型为相关，则旋转活动绕桌子中心旋转对象。

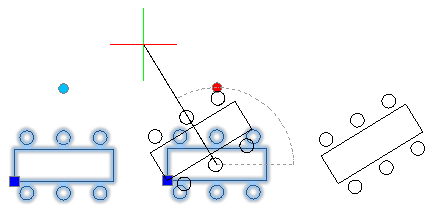

• 如果基准类型为独立，且独立基点为桌子的左下角。因此，桌子和椅子绕左下角旋转。



要将旋转动应用到自定义图块定义中：

1. 在图块编辑器中，在命令提示符处键入 CBActivityTool。
2. 指定旋转选项。
3. 在图形区域中，指定要与活动关联的旋转元素。
4. 选择要与活动关联的对象，然后按 Enter 键。

   活动图标将显示在指定的元素上。
