使用标注

有几个标注工具可用于显示对象测量值和对象之间的关系。

标注的图元

标注通常包括：

• 标注线或圆弧
• 延伸到测量对象的延伸线
• 标注文字

坐标标注、引线和几何公差包括：

• 标注文字
• 引线

标注基于标注样式。标注样式是一组采用特定行业或应用程序要求的命名默认值。

关联标注

默认情况下，标注与对象相关。如果您修改对象的几何图形，标注会自动调整其位置、方向和测量值以反映更改。

属性面板上的关联属性显示标注是关联还是非关联。

随着项目的发展，更改可能会导致丢失标注及其相关对象之间的关联性。您可以随时使用 RelateDimensions 命令重新建立标注与对象的关系。

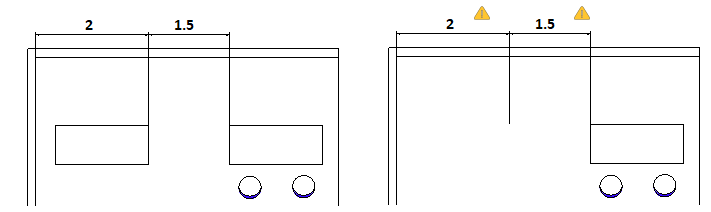

 使用批注监视器标识已丢失与相关对象的关联性的标注。

要控制标注与相关对象的关联性：

1. 请执行以下操作之一：

   • 单击工具 > 选项（或键入 Options）。

     单击应用程序菜单 > 首选项（或键入 Options）。

     在选项对话框中，单击图形设置 。

   • 键入 DrawingSettings。
2. 展开行为并选择或清除启用相关的标注。
