使用视图导航器更改视图方向

视图导航器是一个用户友好的工具，用于更改模型的视图方向。

• 在模型的标准视图和等轴测视图之间切换
• 控制等轴测视图是相对于 WCS 还是活动 CCS
• 设置投影模式
• 定义默认视图（主页视图）

在模型的标准视图和等轴测视图之间切换

视图导航器提供一组预定义的视图方向，用于快速更改模型的视图。

• 内环允许您设置顶部和底部视图。
• 外环提供由八个扇区组成的集，可在模型的标准视图和等轴测视图之间快速切换。外环的每个扇区都对应一个视图。当您单击某个扇区时，软件会将场景移到相应的视图。

更改视图投影模式

视图导航器提供两种视图投影模式：

• 平行。平行投影是投影线彼此平行的投影。平行投影提供对象的准确视图。
• 透视。透视投影取决于视图平面的相对位置。透视投影不会保留对象的大小，因此提供了更现实的展示。距离越长，对象越小。

要更改视图投影模式：

1. 显示视图导航器。
2. 将鼠标悬停在视图导航器上，单击 并选择以下一个选项：
   • 平行。
   • 透视。

使用主页视图

主页视图是模型的特殊视图，您可以在以后必要时存储和应用该视图。

使用视图导航器，您可以将模型的任何视图定义为主页视图。以后，您可以随时应用保存的视图。

要定义主页视图：

1. 在图形区域中，设置合适的 2D 或 3D 视图。使用 Views 命令。
2. 将鼠标悬停在视图导航器上，单击 并从菜单中选择将当前视图设置为主页。

要返回主页视图：

• 请执行以下操作之一：
  • 将鼠标悬停在视图导航器上，然后单击 。
  • 将鼠标悬停在视图导航器上，单击 并从菜单中选择主页。

根据活动 CCS 更改视图方向

使用视图导航器，您可以更改活动 CCS 或 WCS 中的视图方向。

要根据 CCS 更改视图方向：

1. 在图形区域中，设置合适的 CCS。
2. 将鼠标悬停在视图导航器上，单击 并从菜单中选择视图导航器属性。
3. 在视图导航器属性对话框中，选择使用活动 CCS。

示例：

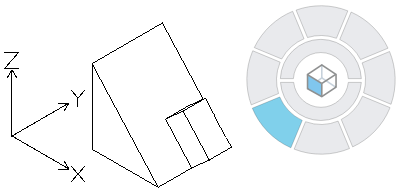

WCS

CCS

要控制 CCS，请使用 CCS 和 CSStyle 命令。
