为 BIM 元素添加标签

使用 BIMLabel 命令可为 BIM 图形中的 BIM 元素添加标签，以便提供详细信息。

软件提供标签库，其中包含每个 BIM 元素类别的一组预定义标签。此外，您还可以定义可用于显示 BIM 元素的其他属性的自定义标签。

标签与 BIM 元素保持关联，并在您修改 BIM 模型时自动更新。

该命令让您可：

其他专用工具允许您单独或一次性为以下 BIM 元素添加标签：

用于创建标签的专用工具在 BIM 功能区选项卡批注面板上的弹出窗口中分组。

要为指定的 BIM 元素添加标签：

注意：开始之前，确保存在要用作标签的图块。

隔离要为 BIM 元素添加标签的 BIM 图形。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 插入标签。
- 在菜单上，单击 BIM > 标签 > 插入标签。
- 键入 BIMLabel。
键入图块定义的名称，然后按 Enter 键。
注意：该命令使用指定的图块来为所有指定的 BIM 元素添加标签，而不考虑其类型。
在图形区域中，指定要添加标签的 BIM 元素，然后按 Enter 键。
所有指定的 BIM 元素均已添加标签。

要按类别为 BIM 元素添加标签：

隔离要为 BIM 元素添加标签的 BIM 图形。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 插入标签。
- 在菜单上，单击 BIM > 标签 > 插入标签。
- 键入 BIMLabel。
指定图块定义。
指定类别选项。
指定要添加标签的 BIM 元素的类别：
- 键入类别的名称，然后按 Enter 键。
  - 或者 -

  指定 ? 选项以在命令窗口中列出可用类别。
在图形区域中，指定一组 BIM 元素。
仅指定类别的 BIM 元素已添加标签。

注意：如果您未指定类别，该命令会将同一标签用于选择的所有 BIM 元素。

使用窗标签对 .dwg 文件中的窗元素进行编号。

您可以为 BIM 图形中的所有窗元素或一组指定的窗元素添加标签。选择集可包括各种 BIM 元素。仅窗元素才会添加标签。

要为指定的窗添加标签：

注意：开始之前，确保存在要用作标签的图块。

隔离要为 BIM 元素添加标签的 BIM 图形。
（可选）为窗元素指定默认标签：
- 在 BIM 标签库面板中，右键单击窗口类别中的标签，然后选择设置为窗的默认值。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 为窗添加标签。
- 在菜单上，单击 BIM > 标签 > 为窗添加标签。
- 键入 BIMLabel。
如果未指定默认标签，请指定图块定义。
在图形区域中，指定要添加标签的窗，然后按 Enter 键。
注意：选择集可包含任何 BIM 元素。仅窗元素才会添加标签。

要为 BIM 图形中的所有窗添加标签：

注意：开始之前，确保存在要用作标签的图块。

隔离要为 BIM 元素添加标签的 BIM 图形。
（可选）为窗元素指定默认标签：
- 在 BIM 标签库面板中，右键单击窗口类别中的标签，然后选择设置为窗的默认值。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 为所有窗添加标签。
- 在菜单上，单击 BIM > 标签 > 为所有窗添加标签。
如果未指定默认标签，请指定图块定义。
图形中的所有窗元素都已添加标签。

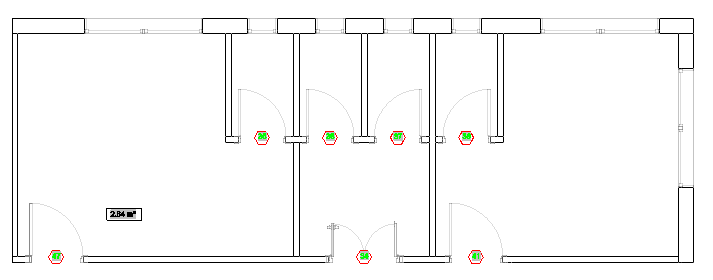

使用门标签对 .dwg 文件中的门元素进行编号。

您可以为 BIM 图形中的所有门元素或一组指定的门元素添加标签。选择集可包括各种 BIM 元素。仅门元素才会添加标签。

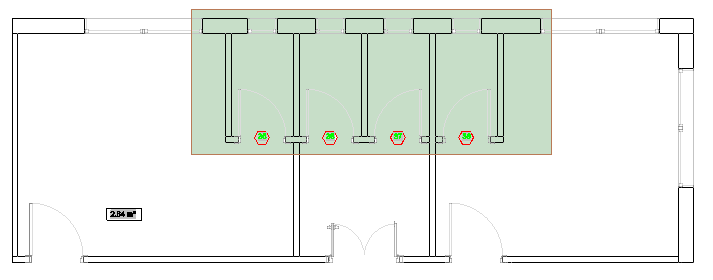

要为指定的门添加标签：

注意：开始之前，确保存在要用作标签的图块。

要为 BIM 图形中的所有门添加标签：

注意：开始之前，确保存在要用作标签的图块。

隔离要为 BIM 元素添加标签的 BIM 图形。
（可选）为门元素指定默认标签：
- 在 BIM 标签库面板中，右键单击门类别中的标签，然后选择设置为门的默认值。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 为所有门添加标签。
- 在菜单上，单击 BIM > 标签 > 为所有门添加标签。
- 键入 BIMLabel 并指定门类别。
如果未指定默认标签，请指定图块定义。
图形中的所有门元素都已添加标签。

访问方式

命令：BIMLabel

功能区：BIM > 批注 > 插入标签
