从 BIM 模型创建工程图

使用 BIMSection 命令从 BIM 模型自动创建以下工程图：

每种工程图类型都有特定的图形显示，并显示在 BIM 导航器的不同分支中。

所有工程图类型都由工程图包络体剪裁框定义，该剪裁框由定义工程图’切割平面的两个点以及定义工程图’查看方向和包络体深度的第三个点指定。工程图中不包括不在工程图包络体剪裁框内或重叠的 BIM 元素。

*****注意：从同一 BIM 模型创建的所有图纸与 BIM 模型存储在同一图纸中。

注意：从相同 BIM 模型创建的每个图形都存储在单独的 .dwg 文件中。

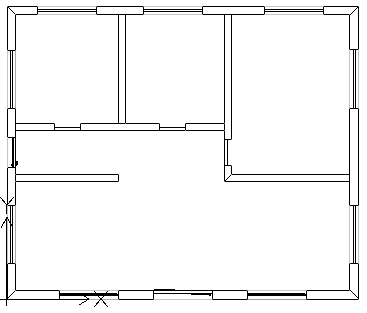

平面工程图表示通过 BIM 模型的水平切片。您可以创建平面图。

您可以使用水平切割平面在 BIM 模型中定义一个裁剪框。指定一个深度以在切割平面下方显示 BIM 模型的元素。

BIM 导航器将平面图分组到 BIM 导航器中的工程图类别的平面图分支中。

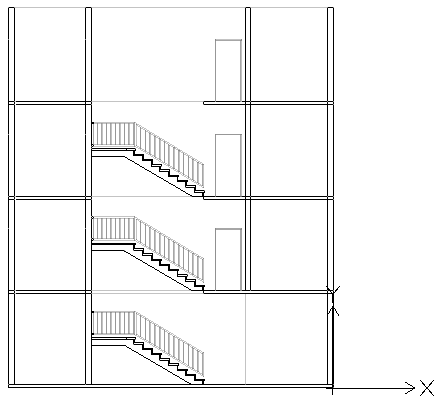

剖面工程图表示通过 BIM 模型的垂直切片。

BIM 导航器将剖面分组到剖面分支中。

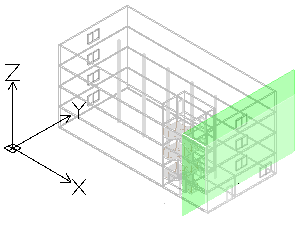

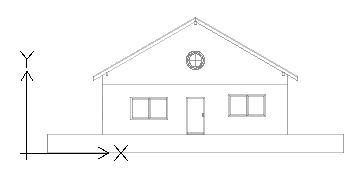

标高工程图展示了建筑的垂直视图。与剖面不同，标高工程图不会在整个建筑中切片。而是展示外部不同方向的 BIM 视图。您可以创建北、南、东和西标高工程图。

BIM 导航器将标高分组到工程图类别的工程图列表的标高分支中。

BIMSection 命令可创建具有指定宽度和深度的剪裁框。前两个点定义分割平面位置和剪裁框宽度，而第三个点定义工程图的视图方向和视图方向的深度。软件根据 BIM 几何体的范围计算高度。

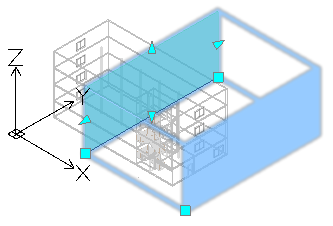

您可以随时调整剪裁框的大小以包括 BIM 模型的特定零件，或使用工程图剪裁框上的夹点更改分割平面的位置。

注意：修改剪裁框的大小或分割平面位置后，刷新相应的工程图。

如果删除剪裁框，则相应的 BIM 工程图也会被删除。此外，如果您删除 BIM 工程图，相应的剪裁框也会被删除。

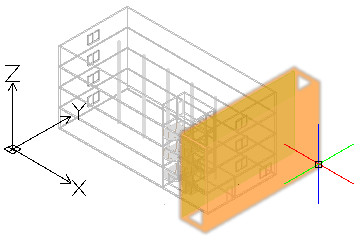

您可以控制剪裁框的显示。

要显示剪裁框：

当您基于 BIM 模型创建工程图时，软件会自动创建一组特定图层，在其上，将根据实体在工程图剪裁框中相对于分割平面的位置放置实体。每个图层名称都包括工程图名称作为图层名称前缀，可让您识别工程图的图层。

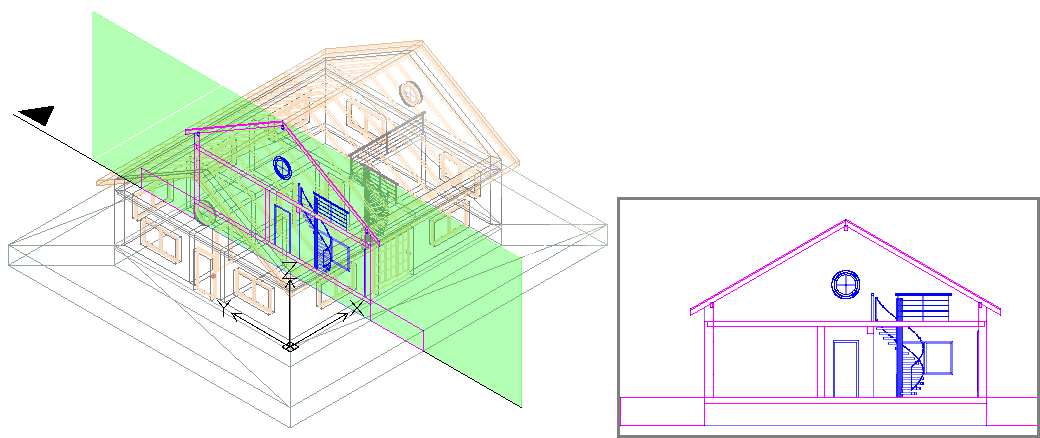

每个 BIM 工程图都有一个 Flatshot 剪切和一个 Flatshot 前进图层：

您可以使用图层管理器，根据 BIM 元素在工程图剪裁框中相对于分割平面的位置，指定 BIM 元素的不同展示。此外，对于工程图中的任何 BIM 元素，属性调色板可让您更改剖面线。

Flatshot 剪切
Flatshot 前进

要从 BIM 模型创建平面图：

在图形区域中，设置合适的 2D 视图。使用 Views 命令。
例如，显示楼层的平面视图。
请执行以下操作之一：
- 在功能区上，单击 BIM > 工程图 > 平面图。
- 键入 BIMSection 并指定平面图选项。
在命令窗口中，指定平面图的名称，然后按 Enter 键。
平面图显示在 BIM 导航器中的平面图分支中。

******注意：在 BIM 导航器的工程图列表中，单击工程图右侧的隔离可在图形区域中显示工程图。再次单击该按钮将隐藏工程图并返回到 3D 模型视图。

要从 BIM 模型创建剖面：

在创建工程图之前，请确保您使用的是最新的 BIM 模型。使用重新加载自选项从其位置重新加载最新的 BIM 文件。

在图形区域中，设置合适的 3D 视图。使用 Views 命令。
请执行以下操作之一：
- 在功能区上，单击 BIM > 工程图 > 剖面。
- 键入 BIMSection 并指定剖面选项。
分割平面附加到指针上。

注意：分割平面与剖面线垂直。

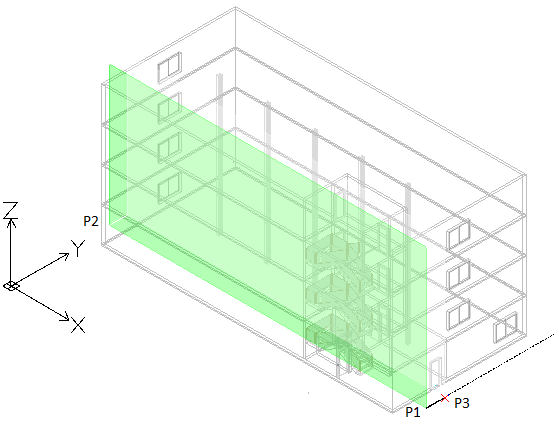

在图形区域中，将分割平面预览移动到所需位置，然后单击以指定剖面线的起点 (P1)。
指定剖面线的第二个点 (P2)。
指定剪裁框深度的点或值 (P3)。
在命令窗口中，指定剖面的名称，然后按 Enter 键。
剖面显示在 BIM 导航器中的剖面分支中。

*******注意：在 BIM 导航器的工程图列表中，单击工程图右侧的隔离可在图形区域中显示工程图。再次单击该按钮将隐藏工程图并返回到 3D 模型视图。

要从 BIM 模型创建标高：

在图形区域中，设置合适的 3D 视图。使用 Views 命令。
请执行以下操作之一：
- 在功能区上，单击 BIM > 工程图 > 标高。
- 键入 BIMSection 并指定标高选项。
分割平面附加到指针上。

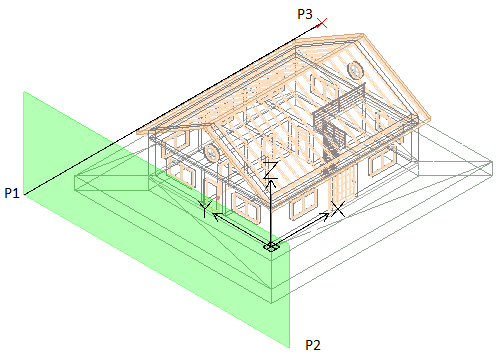

在图形区域中，将分割平面预览移动到所需位置，然后单击以指定标高线的起点 (P1)。
指定标高线的第二个点 (P2)。
指定剪裁框宽度的点或值 (P3)。
在命令窗口中，指定标高的名称，然后按 Enter 键。
标高显示在 BIM 导航器中的标高分支中。

访问方式

命令：BIMSection

功能区：BIM > 剖面
