通过推拉几何体来修改 3D 实体

使用 PushPull 命令将 2D 对象拉伸为曲面并修改 3D 实体。

结果因对象类型而异。如果推拉线性对象（如线条或弧），则会创建曲面。对于 3D 实体来说，如果您推拉现有的闭合对象（如圆和多段线），则可以修改 3D 实体的几何体。

对于 3D 实体来说，您可以同时修改多个闭合对象。

要通过推拉几何体来修改 3D 实体：

1. 单击实体 > 图形 > 推拉（或键入 PushPull）。
2. 在图形区域中，指定要拉伸的对象并按 Enter。

   如果要拉伸多个对象，请指定多选选项。

   您可以在对象（3D 实体或区域）中或在 3D 实体的面上单击，然后将其拖入或拖出。从而可以创建一个孔或一个拉伸。

3. 如果您指定了多选选项，请指定其他 3D 实体，然后按 Enter。

   注意：您可以指定同一 3D 实体的多个面。该命令将一次性拉伸所有指定的面。

4. 输入一个值或在图形区域中单击以指定拉伸高度。所有选定对象将使用相同的拉伸高度。

   选定对象的形状将按指定的高度进行拉伸。

示例：

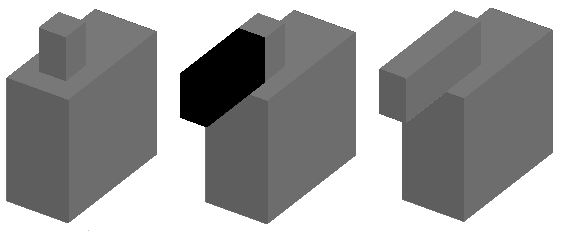

选择一个面并将其拉出，从而拉伸 3D 实体。

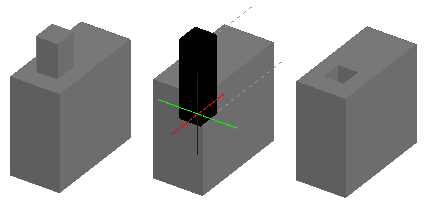

选择一个面并将其推入，从而拉伸 3D 实体。

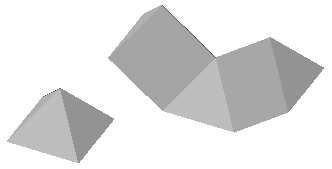

拉伸 3D 实体的两个面。

将样条曲线拉伸至曲面。

访问方式

命令：PushPull

菜单：实体 > 绘制 > 推拉
