使用标注样式

使用 DimensionStyle 命令创建和修改标注样式。

标注样式控制标注的外观。

您可以定义标注样式，从而为标注应用批注比例。

管理标注样式

要创建新的标注样式：

1. 单击格式 > 标注样式（或键入 DimensionStyle）。

   在选项对话框中，打开制图样式页面，展开标注。

2. 单击新建。
3. 在创建新的标注样式对话框中：
   1. 对于名称，请键入值。
   2. 在基于中，选择现有的标注样式。此样式将用作新标注样式的基本设置。
   3. 在应用于中，选择标注类型。这将指定新的标注样式适用于所有标注或特定类型的标注。
   4. 单击确定。
4. 在标注下，设置标注样式。请参阅下文的标注样式设置。
5. 单击确定。

要修改标注样式：

1. 单击格式 > 标注样式（或键入 DimensionStyle）。

   在选项对话框中，打开制图样式页面，展开标注。

2. 在样式中，选择要修改的标注样式。
3. 在标注下，设置标注样式。请参阅下文的标注样式设置。
4. 单击激活或确定。

要设置激活的标注样式：

1. 单击格式 > 标注样式（或键入 DimensionStyle）。

   在选项对话框中，打开制图样式页面，展开标注。

2. 在样式中，选择要激活的标注样式。
3. 单击激活。

   激活的标注样式旁边会显示 。

4. 单击确定。

要比较标注样式：

1. 单击格式 > 标注样式（或键入 DimensionStyle）。

   在选项对话框中，打开制图样式页面，展开标注。

2. 单击区别。
3. 在查找标注样式中的区别对话框中的比较和比较对象中，选择一种标注样式。

   不同的标注样式设置将显示在对话框中。

4. 单击复制以复制区别，或单击关闭。
5. 单击关闭。

要替代标注样式设置：

您可以暂时更改激活的标注样式的设置。这些更改不会修改标注样式设置。只要没有其他标注样式设置为激活，就可以应用替代设置。

1. 单击格式 > 标注样式（或键入 DimensionStyle）。

   在选项对话框中，打开制图样式页面，展开标注。

2. 在样式中，选择要替代的标注样式。
3. 单击激活。
4. 单击设置替代。
5. 设置标注样式替代。请参阅下文的标注样式设置。
6. 单击确定。

要重命名标注样式：

1. 单击格式 > 标注样式（或键入 DimensionStyle）。

   在选项对话框中，打开制图样式页面，展开标注。

2. 在样式中，选择要重命名的标注样式。
3. 单击重命名。
4. 在重命名标注样式对话框中，为选定的标注样式指定新名称，然后单击确定。

要删除标注样式：

1. 单击格式 > 标注样式（或键入 DimensionStyle）。

   在选项对话框中，打开制图样式页面，展开标注。

2. 在样式中，选择要删除的标注样式。
3. 单击删除。

   确认删除选定的标注样式。您不能删除名为“标准”的标注样式或标注对象在图形中参考的标注样式。

  您可以使用 Clean 命令移除图形中未参考的标注样式。

^ 页面顶部

标注样式设置

角度标注

角度标注设置

• 格式：设置主要角度单位格式（小数、度/分/秒、百分度或弧度）。
• 精度：设置小数位数。
• 显示零：允许您在角度标注中消除前导零和后续零。

弧长符号

允许您为弧长标注设置符号的显示方式：在标注文字前、在标注文字之上或无。

箭头

• 起始箭头：指定标注的起始箭头。
• 终止箭头：指定标注的终止箭头。
• 引线箭头：设置标注的引线箭头样式。
• 大小：设置箭头大小。

注意：对于任何箭头，您都可以使用现有的图块作为箭头。从下拉列表中选择自定义箭头选项，然后从选择自定义箭头对话框中指定图块。

双标注

这些选项控制使用可进行换算的第二种标注方法。此模式允许以公制数值和英制数值进行双标注。

显示双标注：确定是否在标注中使用换算单位。

双标注设置

• 格式：设置换算单元格式。
• 精度：设置小数位数。
• 用于转换单位的乘数：设置用于转换单位的乘数。
• 舍入最近值：允许您指定舍入值。
• 前缀和后缀：用于为标注值指定前缀和后缀。

显示零

• 隐藏前导零和隐藏后续零：允许您消除前导零和后续零。
• 隐藏 0’ 和隐藏 0"：如果您将格式设置为建筑、建筑堆栈或工程，您还可以指定是否隐藏零英尺和零英寸。

插入

• 在主单位后和在主单位下方：指定换算单位是否位于主标注值之后或下方。

拟合

拟合选项决定了如何在延伸线的文字和箭头之间没有足够空间的情况下排列标注。

几何体

• 当空间有限时，请将所选对象移至延伸线外：如果延伸线内没有足够的空间来放置文字和箭头，则首个移动到延长线外的对象为：
  • 自动：文字或箭头（最佳效果）
  • 箭头
  • 文字
  • 文字和箭头
  • 文字置于延伸线之间
• 隐藏箭头：如果箭头不适合延伸线，则会消除箭头。

标注文字

• 标注文字不在默认位置时，请移动它：标注文字不在默认位置时，您可以将其放置在：
  • 在标注线之上，带引线
  • 在标注线之上，不带引线
  • 紧靠标注线

标注比例

• 批注比例：指定是否将批注比例用于应用有您所定义的标注样式的标注。在样式下，批注标注样式标记有  图标。
• 比例因子：为标注样式设置指定总体比例。比例因子影响大小、距离和间距，包括文字和箭头大小。

  仅当您为标注样式选择了批注比例时此选项才可用。

• 根据图纸设置标注比例：根据当前视口与图形图纸之间的比例设置比例因子。

  仅当您为标注样式选择了批注比例时此选项才可用。

其他选项

• 延伸线之间的标注线：强制标注线保持在延伸线之间，即使箭头在标注之外时也是如此。
• 指定文字位置：允许您手动定位标注文字；忽略水平对正设置。

线性标注

格式：设置主要线性单位格式。

精度：设置小数位数。

分数显示：设置分数单位的堆叠显示。

小数分隔符：为其单位格式设置为小数的标注设置小数分隔符。

舍入最近值：允许您指定舍入值。

前缀和后缀：允许您键入字符串以显示在标注文字之前或之后。例如，后缀字段可显示测量单位。

测量比例：

• 比例因子：强制所有线性标注文字（包括直径、半径和坐标的标注文字）与指定比例因子相乘。角度尺寸和公差的加/减值不受影响。此设置特别适用于非关联尺寸标注（例如，当您标注缩放细节时）。
• 跟随图纸标注：仅将测量比例因子应用到图纸上创建的标注。

显示零：

• 隐藏前导零和隐藏后续零：允许您在小数线性标注中消除前导零和后续零。
• 隐藏 0’ 和隐藏 0"：如果您将格式设置为建筑堆栈或工程，您还可以指定是否隐藏零英尺（隐藏 0'）和零英寸（隐藏 0"）

直线

标注线设置

• 样式：设置标注线条的线条样式。
• 线宽：设置标注线条的线宽。
• 颜色：设置标注线条的线条颜色。
• 偏移：设置当使用 BaselineDimension 命令应用基准尺寸标注时标注线之间的偏移距离。
• 离起始箭头的距离：设置当应用某些箭头（如标记或建筑）时将标注线延长至超过延长线的距离。
• 隐藏：
  • 标注线 1：确定是否显示第一延伸线与标注文字之间的首个标注线和箭头。
  • 标注线 2：对第二延伸线与标注文字而言，其效果与标注线 1 相同。

延伸线设置

延伸线是将标注延伸至测量对象周长之外的线条（假定标注位于这些周长约束之外）。

• 样式：设置延伸线 1和延伸线 2 的线条样式。
• 线宽：设置延长线的线宽。
• 颜色：设置延长线的线条颜色。
• 偏移：设置对象和延伸线起始点之间的偏移距离。
• 离标注线的距离：设置延伸线应在标注线上运行的距离。
• 隐藏：隐藏第一条和/或第二条延伸线。
• 固定长度：指定延伸线是否应具有预设长度。设置长度值。

标注拆分

标注拆分（Professional、Premium、Enterprise 和 Enterprise Plus）

• 拆分缝隙。指定当您使用 SplitDimension 命令拆分与其他对象相交的标注和延伸线时的默认缝隙宽度。

半径/直径标注

中心标记显示

• 无、作为标记、作为中心线：定义表示圆形中心点的标记的显示情况，并定义是否应将破折号或笔划添加到中心标记。

  无、作为标记、作为中心线：定义表示圆形中心点的标记的显示情况，并定义是否应将中心线添加到中心标记。中心线根据指定的标准表示。

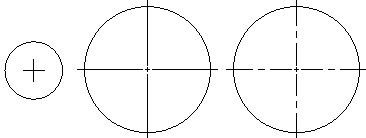

     作为标记     作为中心线（根据图形标准）



     作为标记        作为中心线（根据图形标准）

• 大小：允许您指定中心、直径和半径标注的中心标记的尺寸。
• 大小：可根据中心、直径和半径标注的所选中心标记显示来指定中心标记的尺寸或延伸线的长度。



  作为标记（尺寸）           作为中心线（延伸线的长度）

半径标注折引线

• 角度：确定折引线半径标注中标注线的横向线段角度。

文字

文字设置

• 样式：设置标注文字样式。单击 以定义文字样式。
• 颜色：设置标注文字颜色。
• 填充：设置标注文字背景颜色。
• 高度：设置标注文字高度。
• 分数比例：设置文字高度公差值的比例因子（与常规标注文字高度相关）。
• 框架标注文字：在标注文字上绘制一个框架。

文字位置

• 水平和垂直：设置标注文字的水平和垂直位置。
• 从标注线偏移：设置文字与标注线的偏移距离。

文字对齐

您可以将标注文字与以下选项对齐：

• 使用 ISO 标准
• 水平对齐
• 对齐标注线

公差

公差设置

• 计算：设置创建容差的格式：
  • 基本：在单个值及其周围的框中显示附加标注测量和偏差。
  • 偏差：将单独的偏差加值和减值附加到标注测量中。
  • 限制：显示一个最大值和最小值，其中一个值在另一个之上。
  • 无：不生成容差值。
  • 对称：将加/减容差值附加到标注测量中，以指示单个值的正负偏差。
• 精度：设置小数位数。
• 最大值和最小值：设置正容差或负容差的值。
• 比例：设置容差比例。
• 竖直文字对正：设置容差文字对正。
• 显示零：
  • 隐藏前导零和隐藏后续零：允许您在小数容差标注中消除前导零和后续零。
  • 如果您将线性标注的格式设置为建筑或工程，您还可以指定是否隐藏零英尺（隐藏 0'）和零英寸（隐藏 0"）。

双标注

• 精度：为几何容差中的换算标注设置小数位数。
• 显示零：
  • 隐藏前导零和隐藏后续零：允许您在小数换算标注中消除前导零和后续零。
  • 如果您将线性标注的格式设置为建筑或工程，您还可以指定是否隐藏零英尺（隐藏 0'）和零英寸（隐藏 0"）。

^ 标注样式设置

^ 页面顶部

访问方式

命令：DimensionStyle

菜单：格式 > 标注样式
