Zkosení hran 3D objemů

Příkaz ChamferEdges slouží k vytvoření sražených hran u 3D objemů. Zkosit můžete určené hrany nebo všechny hrany zadané plochy.

Při zkosení všech hran jedné nebo více určených ploch postupujte jedním z následujících způsobů:

• Určete bod uvnitř ohraničení plochy
• Vyberte hranu a přilehlou plochu.

Je možné zadat vzdálenosti zkosení od hrany. Jako výchozí hodnoty jsou použity naposledy použité vzdálenosti.

Postup při zkosení hran 3D objemů:

1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zkosit hrany (nebo zapište ChamferEdges).
2. Určením hodnoty Vzdálenost nastavíte vzdálenost od hrany k prvnímu a druhému zkosení.
3. V grafické ploše vyberte hranu, kterou chcete zkosit.
4. V případě potřeby opakujte kroky 2 a 3 a určete tak další zkosené hrany.

   Poznámka: Hrany musí být ve stejné rovině stejného 3D objemu.

5. Stiskněte Enter.

Postup při zkosení všech hran určených ploch pomocí možnosti Plocha:

1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zkosit hrany (nebo zapište ChamferEdges).
2. Určením hodnoty Vzdálenost nastavíte vzdálenost od hrany k prvnímu a druhému zkosení.
3. Zadejte možnost Plocha.
4. V grafické ploše vyberte plochy, které chcete zkosit.

   Software zkosí všechny hrany určených ploch.

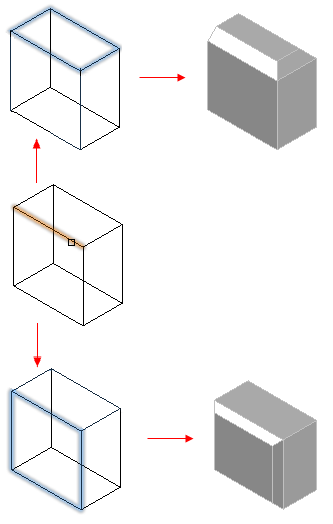

Postup při zkosení všech hran plochy pomocí možnosti Smyčka:

1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zkosit hrany (nebo zapište ChamferEdges).
2. Zadejte možnost Smyčka.
3. Určením hodnoty Vzdálenost nastavíte vzdálenost od hrany k prvnímu a druhému zkosení.
4. V grafické ploše vyberte hranu plochy.

   Zvýrazní se přilehlá plocha 3D objemu.

5. Proveďte jednu z následujících operací:
   • Zadejte možnost Přijmout, kterou potvrdíte aktuální výběr plochy a zkosíte její hrany.
   • Zadejte možnost Další plochy, jejíž hrany chcete zkosit.
6. Zadejte možnost Přijmout, kterou potvrdíte aktuální výběr plochy, nebo zadejte možnost Další.

   Software zkosí hrany plochy o zadanou vzdálenost.



Přístup

Příkaz: ChamferEdges

Nabídka: Pevné objekty > Úpravy pevných objektů > Zkosit hrany
