Vytváření 3D objemů a 3D povrchů vysunutím 2D entit

Příkaz Extrude použijte k vytváření 3D objemů nebo 3D povrchů.

Entity vysuňte jedním z následujících způsobů:

• Zadejte cestu pro vysunutí

  Určete vysunutou entitu a cestu definující tvar vysunutí. Entita sleduje cestu a vytvoří 3D objem nebo 3D povrch.

  Vysunutí začíná v rovině entity a udržuje si svou orientaci relativně vůči cestě.

• Určete úhel úkosu.

  Určete vysunutou entitu a úhel úkosu. Úhel úkosu je v rozmezí -90 až +90 stupňů. Znaménko úhlu úkosu udává směr úkosu. Úhel úkosu 0 stupňů vysune 2D entitu kolmou k její 2D rovině.



Postup vysunutí entity podél cesty:

1. Klikněte postupně na položky Objemy > Nakreslit > Vysunout (nebo zapište Extrude).
2. Určete typ vytvářeného modelu.
   • Povrch. Vytvoří z vybraných entit povrchy.
   • Plné. Vytvoří z vybraných entit 3D objemy.
3. V grafické ploše vyberte entity, které chcete vysunout, a stiskněte Enter.
4. Zvolte možnost Cesta.
5. Zadejte entitu pro cestu vysunutí.

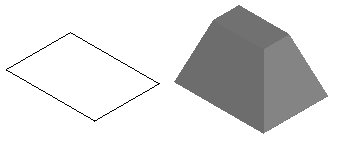

Postup vysunutí entity s úhlem úkosu:

1. Klikněte postupně na položky Objemy > Nakreslit > Vysunout (nebo zapište Extrude).
2. V příkazovém řádku zadejte Vysunout.
3. Určete typ vytvářených entit.
   • Povrch. Vytvoří z vybraných entit povrchy.
   • Plné. Vytvoří z vybraných entit 3D objemy.
4. Určete entity křivky k vysunutí a stiskněte Enter.
5. Zadejte Úhel úkosu.
6. Určete úhel úkosu a stiskněte Enter.
7. Určete výšku vysunutí.
