Úprava stávajících kót pro entity BIM

Pro úpravy kót entit BIM jsou k dispozici následující metody:

• Pomocí bodů uchopení
• Pomocí palety Vlastnosti.
• Pomocí příkazu BIMDimensionEdit

Pomocí příkazu BIMDimensionEdit lze upravit stávající řetězy kót.

Příkaz umožňuje:

• Přidejte kótovací body ke kótovací čáře
• Odstranit kótovací body z kótovací čáry
• Automaticky kótovat další entity BIM ve stejném řetězu kót
• Automaticky aktualizovat řetěz kót, když je odebrána entita BIM

Specializované nástroje pro úpravu kót jsou seskupeny na panelu Popis pásu karet BIM.

Postup přidání kótovacích bodů ke kótovací čáře:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na BIM > Popis > Přidat bod .
   • V nabídce klikněte na BIM > Kóta > Úprava kóty > Přidat bod.
   • Napište příkaz BIMDimensionEdit a určete možnost Přidat body.
2. V grafické ploše určete řetěz kót, který chcete upravit.
3. V grafické ploše vyberte body pro kótu a stiskněte klávesu Enter.
4. Určete index kótovací čáry a stiskněte klávesu Enter. 0 znamená první kótovací čáru z řetězu.

Postup odstranění kótovacího bodu z řetězu kót:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na BIM > Popis > Odebrat body .
   • V nabídce klikněte na BIM > Kóta > Úprava kóty > Odebrat bod.
   • Napište příkaz BIMDimensionEdit a určete možnost Odebrat body.
2. V grafické ploše určete řetěz kót, ze kterého chcete odebrat kótovací body.
3. Na modelu BIM určete bod, který chcete odebrat.

   Poznámka: Dbejte, abyste určili pouze body odpovídající vynášecím čarám z řetězu kót.

Postup kótování dalších entit BIM v rámci určeného řetězce kót:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na BIM > Popis > Přidat entitu .
   • V nabídce klikněte na BIM > Kóta > Úprava kóty > Přidat entitu.
   • Napište příkaz BIMDimensionEdit a určete možnost Přidat entitu.
2. V grafické ploše určete řetěz kót, který chcete upravit.
3. Určete entity BIM pro kótu a stiskněte klávesu Enter.

   Odpovídající kótovací body se přidají do řetězu kót.

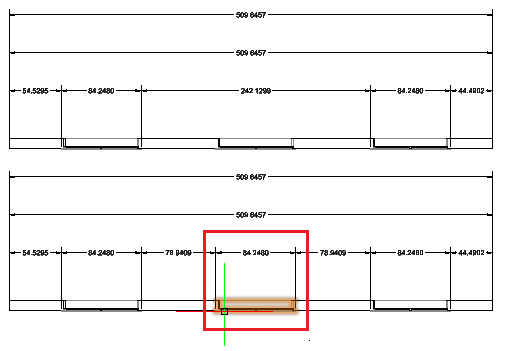

   Můžete například určit okno, které se má zohlednit v řetězu kót.



Postup odpojení entity BIM od určeného řetězu kót:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na BIM > Popis > Odebrat entitu .
   • V nabídce klikněte na BIM > Kóta > Úprava kóty > Odebrat entitu.
   • Napište příkaz BIMDimensionEdit a určete možnost Odebrat entitu.
2. V grafické ploše určete řetěz kót, ze kterého se mají odpojit entity BIM.
3. Určete entity BIM pro odpojení a stiskněte klávesu Enter.

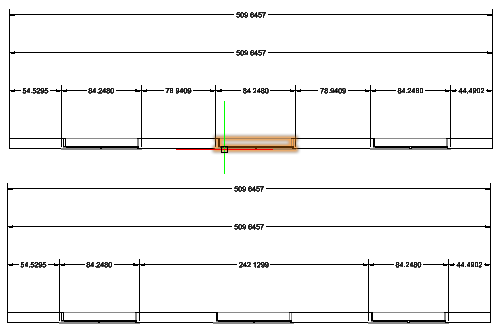

   Kótovací body patřící k určeným entitám BIM se odeberou z řetězu kót.



Přístup

Příkaz: BIMDimensionEdit

Nabídka: BIM > Kóta > Úprava kóty
