Definice úrovní

Pomocí příkazu BIMLevels je možné definovat úrovně ve vertikálních pohledech, tj. ve zdvizích a řezech.

Úrovně ve výkresech BIM jsou pomocné prvky, které označují výšku podlaží, základů a střech budov.

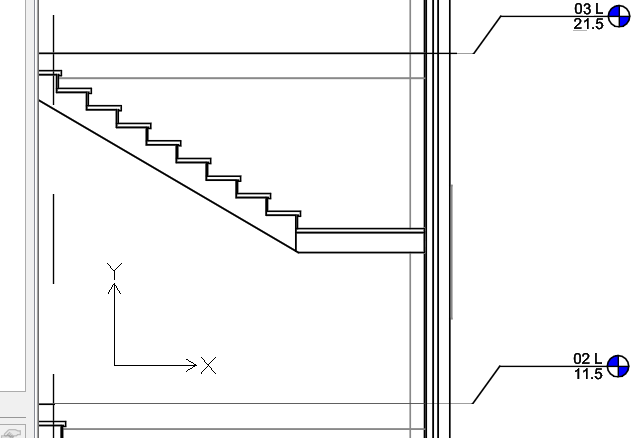

Příklad:

Úrovně sestávají z následujících prvků:

1. Prostřední úsek
2. Počáteční úsek
3. Koncový úsek
4. Symboly

Úroveň definujete takto:

Poznámka: Úrovně je možné přidávat pouze do zdvihů a vertikálních řezů.

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na BIM > Popisy > Úrovně.
   • V nabídce klikněte na BIM > Úrovně.
   • Zadejte příkaz BIMLevels.
2. Určete v grafické ploše bod první úrovně.
3. Posuňte kurzor vodorovně a určete bod druhé úrovně.
4. V příkazovém okně zadejte název úrovně a stiskněte Enter.
5. Opakováním kroků 2 až 4 podle potřeby nastavte další úrovně.

Přizpůsobení úrovní

Pomocí palety Vlastnosti můžete změnit vzhled úrovní.

Zde můžete provádět následující:

• Skrýt úseky čáry úrovně (například prostřední segment).
• Zobrazit nebo skrýt symboly úrovně
• Změnit, tloušťku a typ čáry. Můžete například použít jinou barvu, aby znázorňovala středový segment.

Polohu vodorovných symbolů lze dále upravit pomocí bodů uchopení. V případě překrývajících se symbolů úrovně je možné pomocí bodů uchopení odsadit bubliny.

Postup skrytí nebo zobrazení symbolů úrovně:

Ve výchozím nastavení jsou symboly úrovně zobrazeny na obou koncích čáry úrovně.

1. V grafické ploše určete úroveň.
2. Na paletě Vlastnosti v části Viditelnost určete volbou Ano nebo Ne, zda se má požadovaný symbol úrovně zobrazit nebo skrýt:
   • Značka č. 1
   • Značka č. 2

Úrovně můžete přesunout takto:

1. Vyberte ve zdvihu nebo ve vertikálním řezu úroveň, kterou chcete přesunout.
2. Klikněte na úroveň a přetáhněte ji na požadované místo.

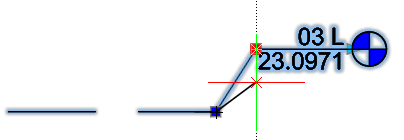

Odsazení čáry úrovně dále od symbolu provedete takto:

1. Vyberte ve zdvihu nebo ve vertikálním řezu úroveň, kterou chcete upravit.

   Tím úroveň vyberete a zobrazí se body uchopení.

2. Kliknutím a přetažením bodu uchopení u symbolu úrovně přesuňte symbol na požadované místo.
