Práce s kótami

Existuje několik kótovacích nástrojů pro zobrazení rozměrů entit a vztahů mezi entitami.

Prvky kóty

Kóty se obvykle skládají z:

• Čára nebo oblouk kóty
• Vynášecí čáry sahající k měřené entitě
• Text kóty

Souřadnicové kóty, odkazové čáry a geometrické tolerance se skládají z následujících prvků:

• Text kóty
• Odkazová čára

Kóty jsou založeny na stylech kótování. Styly kótování jsou pojmenované sady výchozích hodnot, které jsou přizpůsobeny požadavkům konkrétních odvětví nebo aplikací.

Asociativní kóty

Ve výchozím nastavení se kóty vztahují k entitám. Pokud upravíte geometrii entity, kóty se automaticky přizpůsobí svému umístění, orientaci a hodnotám měření, aby tyto změny odrážely.

Vlastnost Asociativní na paletě Vlastnosti ukazuje, zda je kóta asociativní nebo neasociativní.

Během vývoje projektu mohou změny způsobit ztrátu asociativity mezi kótami a jejich souvisejícími entitami. Pomocí příkazu RelateDimensions můžete kdykoli znovu obnovit vztahy kót k entitám.

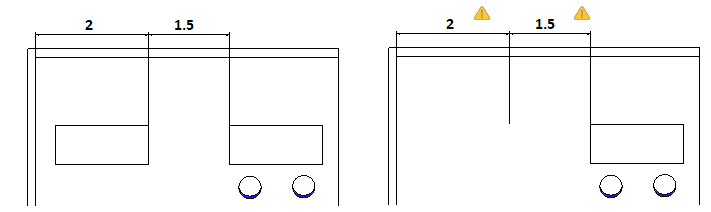

 Použijte Monitor popisu k identifikaci kót, u kterých došlo k přerušení asociativity se souvisejícími entitami.

Ovládání asociativity kót se souvisejícími entitami:

1. Proveďte jednu z následujících operací:

   • Klikněte na Nástroje > Možnosti (nebo zadejte Options).

     Klikněte na Nabídka aplikace > Předvolby (nebo zadejte Options).

     V dialogovém okně Možnosti klikněte na Nastavení výkresu .

   • Zadejte DrawingSettings.
2. Rozbalte položku Chování a vyberte nebo zrušte výběr možnosti Povolit relativní kóty.
