Oříznutí odkazů a bloků

V praxi nastávají situace, kdy potřebujete pracovat pouze na části reference (odkazovaného souboru výkresu) nebo bloku. Místo zobrazení celé reference ji můžete oříznout na oblast definovanou hranicí a zobrazit pouze tu část, na které chcete pracovat.

Příkaz ClipReference použijte k oříznutí reference nebo bloku na oblast definovanou pomocí určené hranice. Příkaz skryje všechny entity mimo určenou hranici.

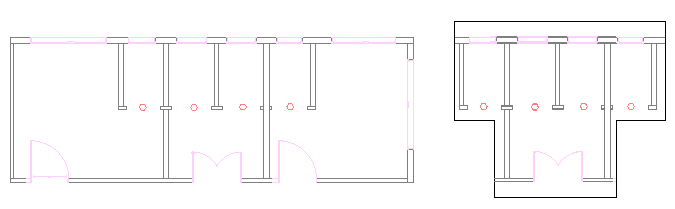

Příklad:

Můžete vytvořit jednu hranici oříznutí pro odkaz nebo blok. Hranice oříznutí může být křivka, obdélník nebo mnohoúhelník.

Příkaz vytvoří propojení mezi referenční hranicí a hranicí oříznutí. Posunutím hranice oříznutí se přemístí také reference. Kopírování nebo otáčení oříznuté reference zohledňuje i hranici.

Pokud hranici oříznutí již nepotřebujete, můžete ji odstranit. Odstraněním hranice oříznutí nedojde k odstranění reference.

Možnosti příkazu vám umožňují provádět následující úkony:

• Dynamicky měnit hranici
• Invertovat oblast, kterou chcete skrýt
• Skrýt nebo zobrazit hranici
• Při použití příkazu s 3D entitami určit hloubku oříznutí

Pokud vyberete odkaz a pás karet je aktivní, zobrazí se kontextová karta Odkaz. Kontextová karta seskupí často používané možnosti a nástroje pro práci s odkazy.

Změna velikosti hranice oříznutí

Tvar nebo velikost hranice oříznutí můžete také změnit pomocí bodů uchopení. Speciální bod uchopení na rámečku umožňuje invertovat rámeček.

Poznámka: Změnou ohraničení nedojde ke změně entit v souboru odkazovaného obrázku.

Body uchopení dostupné v hranici oříznutí:

Uchopovací bod	Ikona	Změny
Standard		Roztáhnout, Změnit velikost
Invertovat		Invertuje oblast, kterou chcete skrýt

Příklad:

Postup oříznutí odkazů nebo bloků:

1. Určete odkazy nebo bloky, na něž chcete aplikovat hranici oříznutí, a stiskněte Enter.
2. Klikněte na Změnit > Oříznout > Odkaz (nebo zadejte příkaz ClipReference).
3. Proveďte jednu z následujících operací:
   • V nabídce klikněte na Změnit > Oříznout > Odkaz.
   • Na pásu karet klikněte na Vložit > Odkaz > Správa odkazů > Oříznout.
   • Zadejte příkaz ClipReference.
4. Určete možnost:
   • Ohraničení: Vytvoří novou hranici pro oříznutí. Pokud hranice pro oříznutí již v daném odkazu nebo bloku existuje, budete vyzváni, abyste starou hranici smazali. Vyberte z následujících možností:
     • Obrátit oříznutí: Umožňuje obrátit zobrazení hranice oříznutí. Pomocí této možnosti si zobrazíte entity mimo hranici nebo se vrátíte k předchozímu režimu.
     • Mnohoúhlý: Umožňuje určit body, a definovat tak nepravidelný mnohoúhlý tvar jako hranici oříznutí.
     • Obdélníková: Umožňuje definovat obdélníkovou hranici oříznutí kolem oblasti, která se má zachovat, a to zadáním dvou protilehlých bodů
     • Vybrat křivku: Umožňuje vybrat stávající křivku, která bude sloužit jako hranice oříznutí. Zruší se zakřivení úseků oblouku.
   • Hloubka oříznutí (používá se pro 3D oříznuté odkazy nebo bloky): Nastaví přední a zadní rovinu, rovnoběžnou s hranicí oříznutí. Roviny vybíráte určením bodů oříznutí. K výběru geometrie použijte odvozování. Vyberte z následujících možností:
     • Vzdálenost: Používá k vytvoření přední a zadní roviny zadané vzdálenosti od hranice oříznutí.
     • Odstranit: Odstraní roviny oříznutí.
   • Odstranit: Odstraní hranici oříznutí.
   • Vypnuto: Vypne hranici oříznutí a zobrazí celý odkaz nebo blok. Hranice oříznutí je zachována, takže ji můžete znovu aktivovat.
   • Zap: Zapne hranici oříznutí, takže se zobrazí pouze část odkazu nebo bloku uvnitř hranice oříznutí.
   • Křivka: Vytvoří křivku z hranice oříznutí, kterou jste si dříve vytvořili (pomocí možností Obdélníkový a Mnohoúhlý).

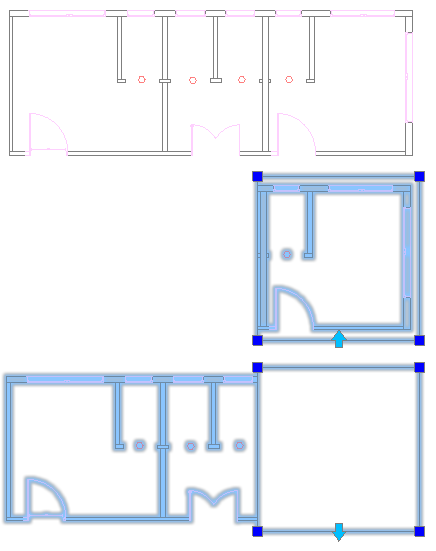

Postup invertování oříznuté reference:

1. Kliknutím na hranice oříznutí převrátíte body uchopení.
2. Klikněte na bod uchopení uprostřed prvního okraje hranice.

Příklad:

Přístup

Příkaz: ClipReference

Nabídka: Změnit > Oříznout > Odkaz

Pás karet: Vložit > Odkaz > Oříznout > Odkaz

Kontextový pás karet: Odkaz > Oříznout
