Rozdělování entit
Příkaz Rozdělit umožňuje rozdělit jednu nebo více entit mezi dvěma body.
Pomocí příkazu Rozdělit můžete provést následující:
- Vymazat část entity mezi dvěma body
- Vytvořit mezeru mezi dvěma částmi entity a umístit tam text nebo symbol
- Rozdělit více entit s použitím jiných entit jako řezacích nástrojů.
Použijte tento příkaz s čárami, kružnicemi, oblouky, mnohoúhelníky, elipsami, splajnami, nekonečnými čárami a polopřímkami, nelze však použít s komplexními čarami.
Před použitím příkazu se ujistěte, že je zapnutý režim ESnap. Režimy EntitySnap jsou užitečné pro správný výběr bodu přerušení.
Použijte příkaz Split pro vymazání části entity mezi dvěma body. Příkaz Split můžete použít jako konstrukční nástroj nebo pro vytvoření mezery mezi dvěma částmi entity pro umístění textu nebo symbolu. Použijte tento příkaz s čárami, kružnicemi, oblouky, mnohoúhelníky, elipsami, splajnami, nekonečnými čárami a polopřímkami, nelze však použít s komplexními čarami.
Vymazání části entity:
- Klikněte na Změnit > Rozdělit (nebo zadejte příkaz Split).
- V grafické ploše určete entitu.
Bod, na který klepnete, je umístění, kde chcete začít zlom.
- Určete druhý bod pro určení části k odstranění.
Místo toho můžete zadat možnost První bod, chcete-li určit první bod explicitně. V takovém případě budete vyzváni k zadání druhého bodu.
Část mezi těmito dvěma body je vymazána.
Odříznutí jednoho konce entity:
- Klikněte na Změnit > Rozdělit (nebo zadejte příkaz Split).
- Klepněte na entitu v bodě, kde chcete mít nový koncový bod.
- Klepněte na druhý bod za stávajícím koncovým bodem entity.
Entita je odříznuta v bodě, ve kterém klepněte na entitu.
Rozdělení entity na dvě entity:
- Klikněte na Změnit > Rozdělit (nebo zadejte příkaz Split).
- Klepněte na entitu v bodě, kde entitu rozdělit.
- Zadejte @ pro opakování počátečního bodu.
Entita se rozdělí na dva díly bez smazání její části. Tato metoda je užitečná, pokud chcete rozdělit entitu v místě, kde protíná jinou entitu.
Poznámka: Panel nástrojů Změnit obsahuje ikonu
, která umožňuje rozdělit entitu v jednom bodě na dvě entity zadáním jediného bodu rozdělení.
Chcete-li rozdělit více entit:
- Klikněte na Změnit > Rozdělit (nebo zadejte příkaz Split).
- Vyberte možnost Více.
- V grafické ploše vyberte entity, které chcete rozdělit, a stiskněte Enter.
- Určete jednu nebo více dělicích entit a stiskněte Enter.
Entity se rozdělí v průsečíku s dělicími entitami.
Poznámka: Části původních entit nejsou odstraněny automaticky. V případě potřeby je odstraňte ručně.

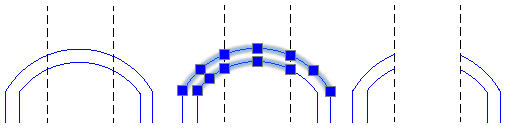

Příklad:
Přístup
Příkaz: Rozdělit
Nabídka: Změnit > Rozdělit
Palety nástrojů: Změnit > Rozdělit
