Creación de cotas para entidades BIM

Utilice el comando CadenaCotasBIM para crear cadenas de cotas para entidades BIM. El comando detecta automáticamente los puntos de cota apropiados en las entidades BIM.

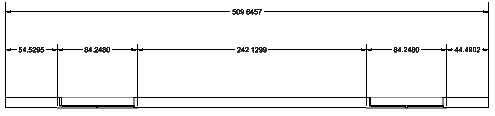

Opcionalmente, puede agrupar automáticamente las cotas dentro de una cadena para mostrar claramente las cotas de los segmentos de apertura y pared.

El comando utiliza el estándar de cotas y la tolerancia especificados en la categoría Configuración BIM del cuadro de diálogo Opciones.

Para crear una cadena de cotas:

1. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Anotar > Cadena de cotas .
   • En el menú, haga clic en BIM > Cota > Cadena de cotas.
   • Escriba CadenaCotasBIM.
2. En la zona de gráficos, especifique las entidades BIM a acotar y pulse Intro.
3. Especifique la alineación adecuada:
   • HOrizontal
   • Vertical
   • Alineado
4. En la zona de gráficos, especifique la posición de la cadena de cotas.

Acceso

Comando: CadenaCotasBIM

Menú: BIM > Cota > Cadena de cotas

Cinta: BIM > Anotar > Cadena de cotas
