Creación de dibujos a partir del modelo BIM

Utilice el comando SecciónBIM para crear automáticamente los siguientes dibujos a partir del modelo BIM:

• Planes
• Secciones
• Elevaciones
• Información

Cada tipo de plano tiene una pantalla gráfica específica y aparece en una rama diferente en el Navegador BIM.

Todos los tipos de dibujo se definen mediante un cuadro de recorte de volumen de dibujo que se especifica mediante dos puntos que definen el plano de corte del dibujo y un tercer punto que define la dirección de visualización del dibujo y la profundidad del volumen. Las entidades BIM que no están dentro del cuadro de recorte del volumen de dibujo o que se superponen se excluyen del dibujo.

Notas:

• Cada dibujo creado a partir del mismo modelo BIM se almacena en un archivo .dwg independiente.
• Si el modelo BIM contiene varios edificios, cada uno tendrá su conjunto de dibujos. Puede especificar un edificio utilizando su nombre o número de índice.

Planes

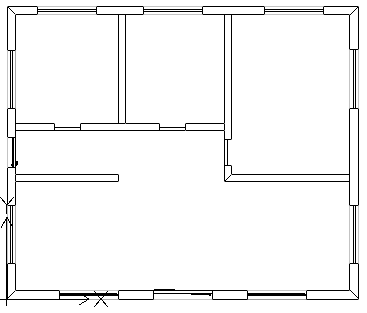

Un dibujo de plano representa un corte horizontal a través del modelo BIM. Puede crear planos de planta.

Utilice un plano de corte horizontal para definir un cuadro de recorte dentro del modelo BIM. Especifique una profundidad para visualizar las entidades del modelo BIM debajo del plano de corte.

El Navegador BIM agrupa los planes en la rama Planes de la categoría Dibujos del Navegador BIM.

Secciones

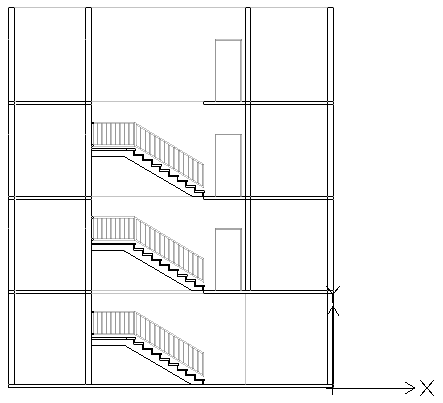

Un dibujo de sección representa un corte vertical a través del modelo BIM.

El Navegador BIM agrupa las secciones en la rama Secciones.

Elevaciones

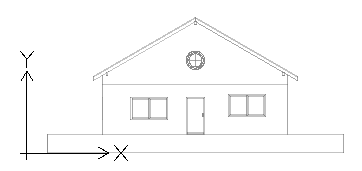

Los dibujos de elevación representan una vista vertical de un edificio. A diferencia de las secciones, los dibujos de elevación no se cortan por el edificio. Más bien representan vistas del BIM desde el exterior desde diferentes direcciones. Puede crear dibujos de elevación norte, sur, este y oeste.

El Navegador BIM agrupa las elevaciones en la rama Elevaciones de la lista de dibujos en la categoría Dibujos.

Información

Los dibujos detallados son dibujos a mayor escala que proporcionan una representación detallada de una parte especificada de un dibujo.

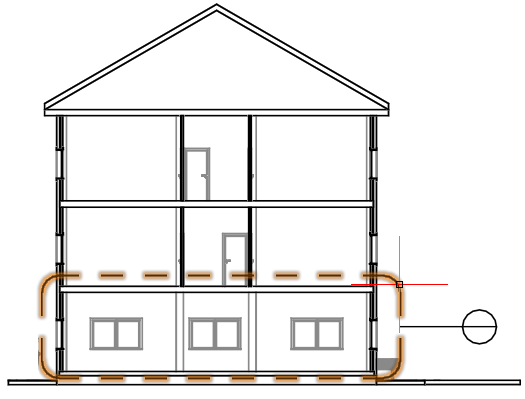

Puede crear detalles basados en un dibujo BIM principal, como una sección BIM, una elevación y una vista de plano. La vista de detalle aparece como un límite con un símbolo de anotación en el dibujo principal. Después de dibujar el límite de detalle en un dibujo BIM, la aplicación genera un dibujo de detalle.

El Navegador BIM agrupa los detalles en la rama Detalles de la lista de dibujos en la categoría Dibujos.

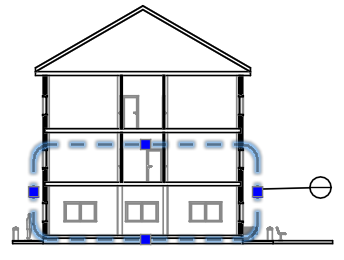

En cualquier momento, puede cambiar el tamaño del límite de detalles para incluir una parte específica del dibujo BIM utilizando puntos de pinzamiento en el límite de detalles. Además, los puntos de pinzamiento le permiten cambiar la posición de la anotación.

Nota: Actualice el dibujo de detalles correspondiente después de modificar el tamaño del límite de detalles.

Si elimina un límite de detalles, la vista de detalles correspondiente también se elimina. Además, si elimina un dibujo de detalles, también se elimina el límite correspondiente.

Trabajo con el cuadro de recorte

El comando SecciónBIM crea un cuadro de recorte con un ancho y una profundidad especificados. Los dos primeros puntos definen la posición del plano de corte y la anchura del cuadro de recorte, mientras que el tercer punto define la dirección y profundidad de la vista del dibujo en la dirección de visualización. El software calcula la altura a partir de las extensiones de la geometría BIM.

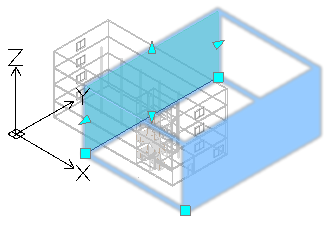

En cualquier momento, puede cambiar el tamaño del cuadro de recorte para incluir una parte específica del modelo BIM o cambiar la posición del plano de corte utilizando puntos de pinzamiento en el cuadro de recorte del dibujo.

Nota: Actualice el dibujo correspondiente después de modificar el tamaño del cuadro de recorte o la posición del plano de corte.

Si elimina el cuadro de recorte, también se elimina el dibujo BIM correspondiente. Además, si elimina un dibujo BIM, también se elimina el cuadro de recorte correspondiente.

Puede controlar la visualización del cuadro de recorte.

Para ver el cuadro de recorte:

1. En el Navegador BIM, en Dibujos, seleccione un dibujo.
2. En la parte inferior de la paleta, seleccione Mostrar cuadro de recorte.

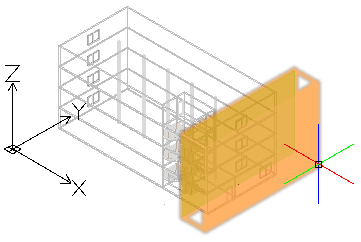

   Al pasar el cursor sobre el plano de corte (el plano verde en el modelo BIM), se muestra el cuadro de recorte completo.



Control de la representación de entidades BIM en dibujos

Al crear un dibujo basado en un modelo BIM, el software genera automáticamente un conjunto de capas específicas en las que se colocan las entidades según su ubicación dentro del cuadro de recorte de dibujos con respecto al plano de corte. Cada nombre de capa incluye el nombre de dibujo como prefijo de nombre de capa, lo que le permite identificar las capas de un dibujo.

Cada dibujo BIM tiene un corte de instantánea plana y una capa de instantánea plana adelante:

• Corte de instantánea plana. Contiene una representación de plano de las entidades BIM que cruzan el plano de corte de los dibujos.
• Instantánea plana adelante. Contiene entidades BIM que están más allá del plano de corte, en dirección hacia delante.

Puede utilizar el Administrador de capas para especificar representaciones diferentes de las entidades BIM en función de la ubicación de la entidad BIM dentro del cuadro de recorte de dibujos con respecto al plano de corte. Además, para cualquiera entidad BIM del dibujo, la paleta Propiedades le permite cambiar el sombreado.

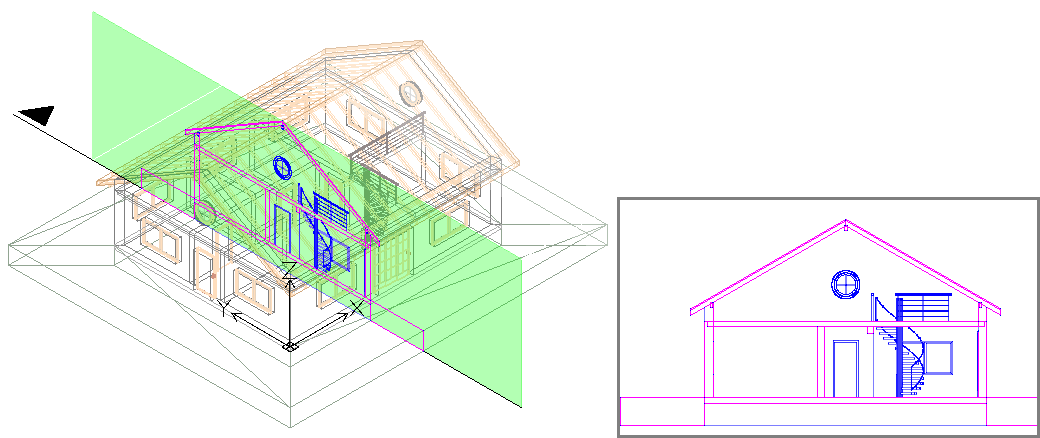

Ejemplo:

Corte de instantánea plana
Instantánea plana adelante

Para crear un plano a partir de un modelo BIM:

1. En la zona de gráficos, configure una vista 2D adecuada. Utilice el comando Vistas.

   Por ejemplo, muestre la vista de plano de un suelo.

2. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Dibujar > Plano.
   • Escriba SecciónBIM y especifique la opción Plano.
3. En la ventana de comandos, especifique el nombre del plano y pulse Intro.

   El plano aparece en Navegador BIM, en la rama Planos.

   Nota: Al hacer clic en Aislado a la derecha del dibujo en la lista de dibujos en Navegador BIM, se muestra el dibujo en la zona de gráficos. Al hacer clic en el botón por segunda vez, se oculta el dibujo y se vuelve a la vista del modelo 3D.

Para crear una sección a partir de un modelo BIM:

Antes de crear dibujos, asegúrese de que está trabajando con el modelo BIM más reciente. Utilice la opción Volver a cargar desde para volver a cargar el archivo BIM más reciente desde su ubicación.

1. En la zona de gráficos, configure una vista 3D adecuada. Utilice el comando Vistas.
2. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Dibujos > Sección.
   • Escriba SecciónBIM y especifique la opción Sección.

   Se asocia un plano de corte al cursor.

   Nota: El plano de corte es perpendicular a la línea de sección.

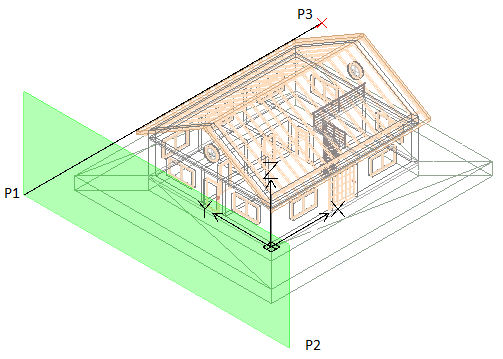

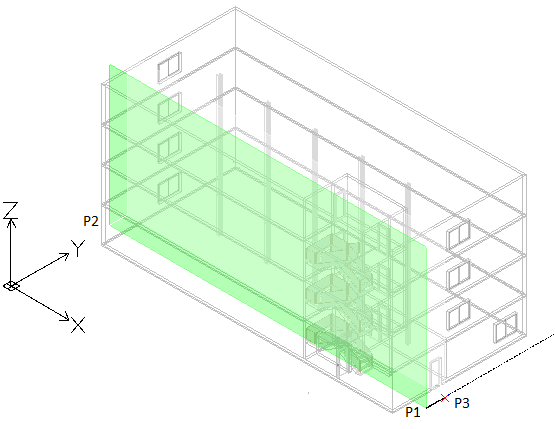

3. En la zona de gráficos, mueva la vista preliminar del plano de corte a la ubicación deseada y haga clic para especificar el punto inicial de la línea de sección (P1).
4. Especifique el segundo punto de la línea de sección (P2).
5. Especifique un punto o un valor para la profundidad del cuadro de recorte (P3).



6. En la ventana de comandos, especifique el nombre de la sección y pulse Intro.

   La sección aparece en el Navegador BIM, en la rama Sección.

   Nota: Al hacer clic en Aislado a la derecha del dibujo en la lista de dibujos en Navegador BIM, se muestra el dibujo en la zona de gráficos. Al hacer clic en el botón por segunda vez, se oculta el dibujo y se vuelve a la vista del modelo 3D.

Para crear una elevación a partir de un modelo BIM:

1. En la zona de gráficos, configure una vista 3D adecuada. Utilice el comando Vistas.
2. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Dibujos > Elevación.
   • Escriba SecciónBIM y especifique la opción Elevación.

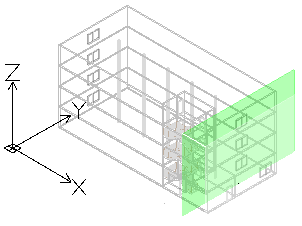

   Se asocia un plano de corte al cursor.

3. En la zona de gráficos, mueva la vista preliminar del plano de corte a la ubicación deseada y haga clic para especificar el punto inicial de la línea de elevación (P1).
4. Especifique el segundo punto de la línea de elevación (P2).
5. Especifique un punto o un valor para el ancho del cuadro de recorte (P3).



6. En la ventana de comandos, especifique el nombre de la elevación y pulse Intro.

   La elevación aparece en el Navegador BIM, en la rama Elevación.

Para crear una vista de detalle:

1. En el Navegador BIM, en Dibujos, haga doble clic en el dibujo a partir del cual desea crear un detalle.
2. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Dibujos > Detalles.
   • Escriba SecciónBIM y especifique la opción Detalles.
3. En la zona de gráficos, especifique los dos puntos para definir el área que se representará en la vista de detalle.
4. Haga clic en un punto para especificar la posición de la anotación. Dibuje la línea indicativa de la misma manera que dibujaría una polilínea.
5. Presione Intro.



6. Especifique la escala.
7. En la ventana de comandos, especifique el nombre del detalle y pulse Intro.
8. La vista de detalles aparece en el Navegador BIM, en la rama Detalles.

Para crear un dibujo a partir de un edificio:

1. En la zona de gráficos, configure una vista adecuada. Utilice el comando Vistas.
2. Realice una de las siguientes acciones:
   • En la cinta, en el panel BIM > Dibujos, seleccione la herramienta adecuada para crear dibujos.
   • Escriba SecciónBIM y especifique la opción adecuada: Plano, Seccióno Elevación.
3. Especifique la opción Edificio
4. Para especificar el edificio para el que se van a crear los dibujos, realice una de las siguientes acciones:
   • Especifique la opción Índice de edificios y pulse Intro. Escriba el número de índice correspondiente al edificio para el que desea crear los dibujos o especifique la opción ? para ver los edificios existentes.
   • Escriba el nombre del edificio y presione Intro.

   La zona de gráficos mostrará el edificio especificado.

5. Realice los pasos correspondientes en la herramienta seleccionada para crear el dibujo.

   El dibujo aparecerá en Navegador BIM, en la rama correspondiente del edificio especificado. El nombre del edificio aparece en el dibujo.
