División de entidades
El comando Dividir le permite dividir una o varias entidades entre dos puntos.
Utilice el comando Dividir para hacer lo siguiente:
- Borrar parte de una entidad entre dos puntos
- Crear una separación entre dos partes de una entidad para colocar texto o un símbolo
- Dividir varias entidades utilizando otras entidades como elementos de corte
Utilice el comando con líneas, círculos, arcos, Polilíneas, elipses, splines, LíneasInfinitas y rayos, pero no con LíneasEnriquecidas.
Antes de comenzar a utilizar el comando, asegúrese de que EngE está activado. Los modos EngancheEntidades son útiles para seleccionar el punto de rotura correctamente.
Utilice el comando Dividir para borrar parte de una entidad entre dos puntos. Utilice Dividir como una herramienta de construcción o para crear una separación entre dos partes de una entidad para colocar texto o un símbolo. Utilice el comando con líneas, círculos, arcos, Polilíneas, elipses, splines, LíneasInfinitas y rayos, pero no con LíneasEnriquecidas.
Para borrar parte de una entidad:
- Haga clic en Modificar > Dividir (o escriba Dividir).
- En la zona de gráficos, especifique una entidad.
El punto en el que usted hace clic es la ubicación donde desea comenzar la partición.
- Especifique el segundo punto de partición para determinar la sección que desea eliminar.
Otra posibilidad es seleccionar la opción Primer punto para especificar el primer punto explícitamente, en cuyo caso se le solicitará que seleccione Siguiente para definir el segundo punto.
Se borra la parte entre los dos puntos.
Para cortar un extremo de una entidad:
- Haga clic en Modificar > Dividir (o escriba Dividir).
- Haga clic en una entidad en el punto donde desea que se sitúe el nuevo punto final.
- Haga clic en otro punto que esté después del punto final actual de la entidad.
La entidad se corta en el punto donde usted hizo clic en la entidad.
Para dividir una entidad en dos entidades:
- Haga clic en Modificar > Dividir (o escriba Dividir).
- Haga clic en una entidad en el punto en el que desea dividir la entidad.
- Introduzca @ para repetir el punto inicial.
La entidad se divide en dos partes sin borrar ninguna parte. Este método es útil si desea dividir una entidad donde esta se intersecta con otra entidad.
Nota: La barra de herramientas Modificar contiene un icono
que le permite dividir una entidad en un punto en dos entidades especificando un único punto de división.
Para dividir varias entidades:
- Haga clic en Modificar > Dividir (o escriba Dividir).
- Especifique la opción Múltiples.
- En la zona de gráficos, especifique las entidades que desea dividir y presione Intro.
- Especifique una o más entidades de separación y presione Intro.
Las entidades se dividen en la intersección con las entidades de separación.
Nota: Las piezas de las entidades originales no se eliminan automáticamente. Si es necesario, puede eliminarlas manualmente.

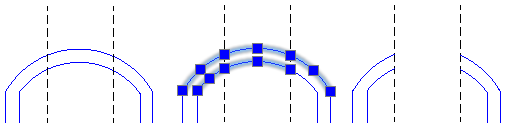

Ejemplo:
Acceso
Comando: Dividir
Menú: Modificar > Dividir
Paletas de herramientas: Modificar > Dividir
