Creación de sólidos 3D y superficies 3D mediante la extrusión de entidades 2D

Utilice el comando Extruir para crear un sólido 3D o una superficie 3D.

Para extruir entidades, utilice uno de estos métodos:

• Especifique la ruta de extrusión

  Especifique la entidad que quiera extruir y una ruta que defina la forma de la extrusión. La entidad sigue la ruta para crear sólidos 3D o superficies 3D.

  La extrusión se inicia desde el plano de la entidad y mantiene su orientación con relación a la ruta.

• Especifique el ángulo de conicidad.

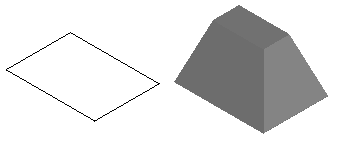

  Especifique la entidad para extruir y un ángulo de conicidad. El ángulo de conicidad es de entre -90 y +90 grados. El signo del ángulo de conicidad especifica la dirección de conicidad. Un ángulo de conicidad de 0 grados extruye una entidad 2D que es perpendicular a su plano 2D.



Para extruir una entidad con una ruta:

1. Haga clic en Sólidos > Dibujar > Extruir (o escriba Extruir).
2. Especifique el tipo de modelo que desea crear.
   • Superficie. Crea superficies a partir de las entidades seleccionadas.
   • Sólido. Crea sólidos 3D a partir de las entidades seleccionadas.
3. En la zona de gráficos, especifique las entidades que desea extruir y presione Intro.
4. Especifique la opción Ruta.
5. Especifique una entidad para la ruta de extrusión.



Para extruir una entidad con un ángulo de conicidad:

1. Haga clic en Sólidos > Dibujar > Extruir (o escriba Extruir).
2. Escriba Extruir en el indicador de comandos.
3. Especifique el tipo de entidades que desea crear.
   • Superficie. Crea superficies a partir de las entidades seleccionadas.
   • Sólido. Crea sólidos 3D a partir de las entidades seleccionadas.
4. Especifique las entidades que desea extruir y presione Intro.
5. Especifique la opción Ángulo de conicidad.
6. Especifique el ángulo de conicidad y presione Intro.
7. Especifique la altura de extrusión.
