Utilice el comando EmpujarTirar para extruir entidades 2D en superficies y para modificar sólidos 3D.
Los resultados dependen del tipo de la entidad. Si empuja y tira de entidades lineales como las líneas o los arcos, creará superficies. Para sólidos 3D, si tira y empuja de entidades cerradas existentes como círculos y polilíneas, modificará la geometría del sólido 3D.
Para sólidos 3D, puede modificar simultáneamente varias entidades cerradas.
Para modificar sólidos 3D empujando y tirando de geometría:
Si desea extruir más de una entidad, especifique la opción Múltiple.
Puede hacer clic dentro de una entidad (área o sólido 3D) o en una cara de un sólido 3D y, a continuación, arrastrarla hacia dentro o hacia fuera. Por lo tanto, puede crear un taladro o una extrusión.
Nota: Puede especificar varias caras del mismo sólido 3D. El comando extruirá todas las caras especificadas a la vez.
La forma de las entidades seleccionadas se extruye con la altura especificada.

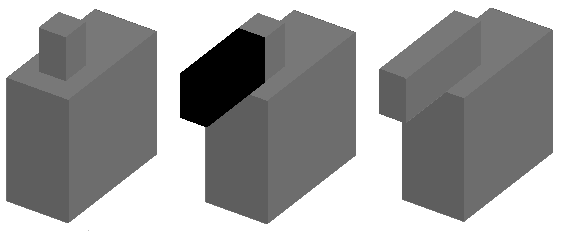

Extrusión de un sólido 3D seleccionando una cara y tirando de ella hacia el exterior.

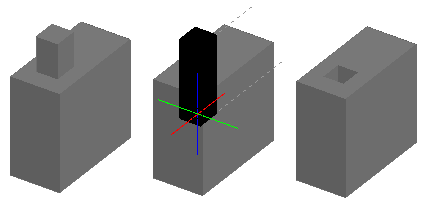

Extrusión de un sólido 3D seleccionando una cara y empujándola hacia dentro.

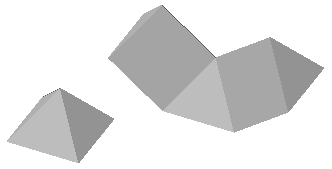

Extrusión de dos caras de un sólido 3D.

Extrusión de una spline en una superficie.

Acceso
Comando: EmpujarTirar
Menú: Sólidos > Dibujar > Empujar y tirar
