Etiquetado de elementos BIM

[solo versión de 64 bits]

Utilice el comando EtiquetaBIM para etiquetar elementos BIM en un dibujo BIM con el fin de proporcionar información detallada.

El software proporciona una biblioteca de etiquetas que contiene un conjunto de etiquetas predefinidas para cada categoría de elementos BIM. Además, puede definir etiquetas personalizadas que puede utilizar para mostrar propiedades adicionales de elementos BIM.

Las etiquetas permanecen asociadas a los elementos BIM y se actualizan automáticamente al modificar el modelo BIM.

El comando le permite:

• Etiquete uno o varios elementos BIM especificados.
• Etiquetar elementos BIM por categoría

Las herramientas especializadas adicionales permiten etiquetar los siguientes elementos BIM de forma individual o todos a la vez:

• Puertas
• Ventanas
• Paredes

Las herramientas especializadas para crear etiquetas se agrupan en un desplegable en el panel Anotar de la pestaña de la cinta BIM.

Para etiquetar elementos BIM especificados:

Nota: Antes de comenzar, asegúrese de que existe el bloque que desea utilizar como etiqueta.

1. Aísle el dibujo BIM en el que desea etiquetar los elementos BIM.
2. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Anotar > Insertar etiqueta.
   • En el menú, haga clic en BIM > Etiqueta > Insertar etiqueta.
   • Escriba EtiquetaBIM.
3. Escriba el nombre de una definición de bloque y presione Intro.

   Nota: El comando utiliza el bloque especificado para etiquetar todos los elementos BIM especificados, independientemente de su tipo.

4. En la zona de gráficos, especifique los elementos BIM que desea etiquetar y presione Intro.

   Se etiquetan todos los elementos BIM especificados.

Para etiquetar elementos BIM por categoría:

1. Aísle el dibujo BIM en el que desea etiquetar los elementos BIM.
2. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Anotar > Insertar etiqueta.
   • En el menú, haga clic en BIM > Etiqueta > Insertar etiqueta.
   • Escriba EtiquetaBIM.
3. Especifique una definición de bloque.
4. Especifique la opción Categoría.
5. Especifique la categoría de los elementos BIM que desea etiquetar:
   • Escriba el nombre de una categoría y presione Intro.

     o

     Especifique la opción ? para enumerar las categorías disponibles en la ventana de comandos.

6. En la zona de gráficos, especifique un conjunto de elementos BIM.

   Solo se etiquetan los elementos BIM de la categoría especificada.

   Nota: Si no ha especificado la categoría, el comando utilizará la misma etiqueta para todos los elementos BIM de la selección.

Etiquetado de elementos de ventana

Utilice etiquetas de ventana para numerar elementos de ventana dentro del archivo .dwg.

Puede etiquetar todos los elementos de ventana del dibujo BIM o un conjunto de elementos de ventana específicos. El conjunto de selección puede incluir varios elementos BIM. Solo se etiquetarán los elementos de las ventanas.

Para etiquetar ventanas especificadas:

Nota: Antes de comenzar, asegúrese de que existe el bloque que desea utilizar como etiqueta.

1. Aísle el dibujo BIM en el que desea etiquetar los elementos BIM.
2. De forma opcional, especifique una etiqueta predeterminada para los elementos de las ventanas:
   • En la paleta Biblioteca de etiquetas BIM, haga clic con el botón derecho del ratón en una etiqueta de la categoría Ventanas y seleccione Establecer como predeterminado para las ventanas.
3. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Anotar > Etiquetar ventanas.
   • En el menú, haga clic en BIM > Etiquetar > Etiquetar ventanas.
   • Escriba EtiquetaBIM.
4. Si no ha especificado una etiqueta predeterminada, especifique la definición de bloque.
5. En la zona de gráficos, especifique las ventanas desea etiquetar y presione Intro.

   Nota: El conjunto de selección puede incluir cualquier elemento BIM. Solo se etiquetarán los elementos de las ventanas.

Para agregar etiquetas a todas las ventanas de un dibujo BIM:

Nota: Antes de comenzar, asegúrese de que existe el bloque que desea utilizar como etiqueta.

1. Aísle el dibujo BIM en el que desea etiquetar los elementos BIM.
2. De forma opcional, especifique una etiqueta predeterminada para los elementos de las ventanas:
   • En la paleta Biblioteca de etiquetas BIM, haga clic con el botón derecho del ratón en una etiqueta de la categoría Ventanas y seleccione Establecer como predeterminado para las ventanas.
3. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Anotar > Etiquetar todas las ventanas.
   • En el menú, haga clic en BIM > Etiquetar > Etiquetar todas las ventanas.
4. Si no ha especificado una etiqueta predeterminada, especifique la definición de bloque.

   Todos los elementos de ventana del dibujo están etiquetados.

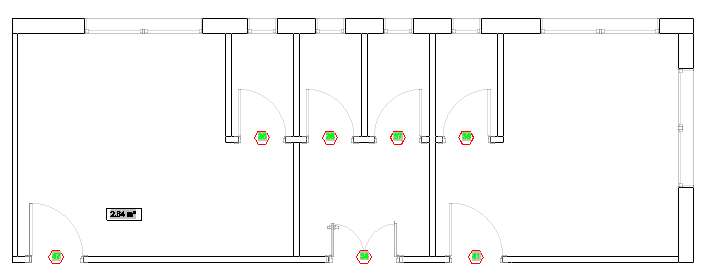

Etiquetado de elementos de puerta

Utilice etiquetas de puerta para numerar elementos de puerta dentro del archivo .dwg.

Puede etiquetar todos los elementos de puerta del dibujo BIM o un conjunto de elementos de puerta específicos. El conjunto de selección puede incluir varios elementos BIM. Solo se etiquetarán los elementos de las puertas.

Para etiquetar las puertas especificadas:

Nota: Antes de comenzar, asegúrese de que existe el bloque que desea utilizar como etiqueta.

1. Aísle el dibujo BIM en el que desea etiquetar los elementos BIM.
2. De forma opcional, especifique una etiqueta predeterminada para los elementos de las puertas:
   • En la paleta Biblioteca de etiquetas BIM, haga clic con el botón derecho del ratón en una etiqueta de la categoría Puertas y seleccione Establecer como predeterminado para las puertas.
3. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Anotar > Etiquetar puertas.
   • En el menú, haga clic en BIM > Etiquetar > Etiquetar puertas.
4. Si no ha especificado una etiqueta predeterminada, especifique la definición de bloque.

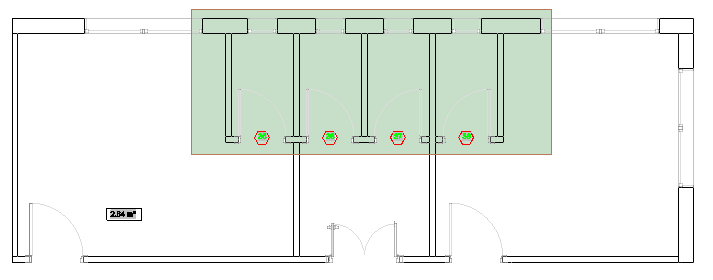

5. En la zona de gráficos, especifique los elementos de puertas que desea etiquetar y presione Intro.

   Nota: El conjunto de selección puede incluir varias entidades BIM. Solo se etiquetarán los elementos de las puertas.



Para agregar etiquetas a todas las puertas de un dibujo BIM:

Nota: Antes de comenzar, asegúrese de que existe el bloque que desea utilizar como etiqueta.

1. Aísle el dibujo BIM en el que desea etiquetar los elementos BIM.
2. De forma opcional, especifique una etiqueta predeterminada para los elementos de las puertas:
   • En la paleta Biblioteca de etiquetas BIM, haga clic con el botón derecho del ratón en una etiqueta de la categoría Puertas y seleccione Establecer como predeterminado para las puertas.
3. Realice una de las siguientes acciones:
   • En la cinta, haga clic en BIM > Anotar > Etiquetar todas las puertas.
   • En el menú, haga clic en BIM > Etiquetar > Etiquetar todas las puertas.
   • Escriba EtiquetaBIM y especifique la categoría Puertas.
4. Si no ha especificado una etiqueta predeterminada, especifique la definición de bloque.

   Se etiquetan todos los elementos de puerta del dibujo.



Acceso

Comando: EtiquetaBIM

Cinta: BIM > Anotar > Insertar etiqueta
