Aplicación de actividades de giro

Utilice las actividades de giro para girar entidades del conjunto de selección.

Puede aplicar una actividad Girar solo para un elemento de rotación.

Nota: Durante la definición de bloque, puede elegir cualquier punto como punto base de la rotación.

Punto base de la actividad de giro

Puede especificar si el punto base de la actividad Girar coincide con el punto principal del elemento de rotación o es un punto independiente.

La propiedad Tipo base especifica el tipo de punto base:

• Dependiente. El punto base de la actividad Girar es el punto principal del elemento de rotación. Las entidades del conjunto de selección giran alrededor del punto principal del elemento de rotación. Al mover el punto principal del elemento de rotación, cambia la ubicación del punto base de rotación. El punto base dependiente no tiene punto de pinzamiento.

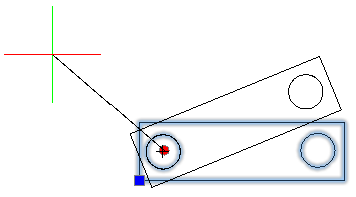

• Independiente. Permite especificar un punto base independiente mediante la selección de una ubicación fija en la referencia de BloquePersonalizado. Utilice el punto de pinzamiento para cambiar la ubicación del punto base.

Ejemplo

El siguiente bloque representa una mesa y seis sillas. La definición de bloque contiene un elemento de rotación y una actividad Girar. El punto principal del elemento de rotación está en el centro de la mesa.

• Si el valor de Tipo base es Dependiente, la actividad Girar gira entidades alrededor del centro de la mesa.



• Si el valor de Tipo de base es Independiente y el punto base independiente es la esquina inferior izquierda de la mesa, entonces, la mesa y las sillas giran alrededor de la esquina inferior izquierda.



Para aplicar una actividad de giro a una definición de BloquePersonalizado:

1. En el Editor de bloques, escriba BPHerramientaActividad en el indicador de comandos.
2. Especifique la opción Girar.
3. En la zona de gráficos, especifique los elementos de rotación que desea asociar a la actividad.
4. Seleccione las entidades que desea asociar a la actividad y presione Intro.

   El icono de actividad se muestra en el elemento especificado.
