Aligner un ensemble d'entités spécifiées

Utilisez la commande AlignerX pour aligner un ensemble d'entités spécifiées en fonction de la première entité sélectionnée.

Vous pouvez aligner les entités suivantes :

• Splines, polylignes et lignes
• Arcs, cercles, ellipses et arcs elliptiques
• Texte (notes et notes simples)
• Hachures, images et blocs
• Cotes

Pour aligner un ensemble d'entités spécifiées :

1. Effectuez l'une des opérations suivantes :
   • Sur le ruban, sélectionnez Accueil > Modifier > AlignerX.
   • Dans le menu, cliquez sur Modifier > AlignerX.
   • Tapez AlignerX.
2. Dans la zone graphique, choisissez une entité appropriée et sélectionnez-la.
3. Sélectionnez toutes les autres entités à aligner, puis appuyez sur Entrée.
4. Spécifiez une option d'alignement :
   • Haut
   • Bas
   • Gauche
   • Droite
   • Centre vertical
   • Centre horizontal
   • Centre

   Les entités sont alignées sur le côté spécifié de la première entité sélectionnée.

5. Appuyez sur Entrée.

Exemples :

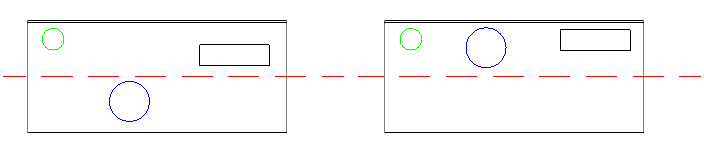

• Première entité sélectionnée : cercle vert
• Alignement: Haut

• Première entité sélectionnée : cercle bleu
• Alignement: Bas

• Première entité sélectionnée : cercle bleu
• Alignement: Centre horizontal

Accès

Commande : AlignerX

Menu : Modifier > AlignerX

Ruban : Accueil > Modifier > AlignerX
