Arrondir les arêtes de solides 3D
Utilisez la commande ArrondirArêtes pour arrondir les arêtes d'objets solides 3D. Vous pouvez arrondir les arêtes spécifiées ou toutes les arêtes des faces spécifiées, ainsi que spécifier le rayon de congé.
Pour arrondir des arêtes spécifiques, procédez de l'une des façons suivantes :
- Spécifiez les arêtes une à une.
- Spécifiez une arête tangente à une arête arrondie existante.
Pour arrondir toutes les arêtes d'une ou de plusieurs faces, procédez de l'une des façons suivantes :
- Spécifiez un point à l'intérieur du contour d'une face.
- Spécifiez l'arête d'une face pour arrondir toutes les arêtes. Vous pouvez spécifier l'une des faces adjacentes de n'importe quelle arête.
Pour arrondir les arêtes de solides 3D, procédez comme suit :
- Cliquez sur Solides > Edition de solides > Arrondir les arêtes (ou entrez ArrondirArêtes).
- Sélectionnez l'option Rayon.
- Spécifiez le rayon de l'arc d'arrondi.
- Spécifiez les arêtes de solides 3D et appuyez sur Entrée.
Le logiciel arrondit les arêtes selon le rayon spécifié.

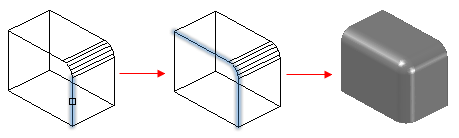

Pour arrondir plusieurs arêtes d'un solide 3D à l'aide de l'option Chaîne :
- Cliquez sur Solides > Edition de solides > Arrondir les arêtes (ou entrez ArrondirArêtes).
- Sélectionnez l'option Rayon.
- Spécifiez le rayon de l'arc d'arrondi.
- Spécifiez l'option Chaîne.
- Spécifiez une arête tangente à un arrondi existant sur un solide 3D.
Le logiciel met en surbrillance toutes les arêtes tangentes de l'arrondi.
- Appuyez sur Entrée.
Le logiciel arrondit toutes les arêtes en surbrillance selon le rayon spécifié.

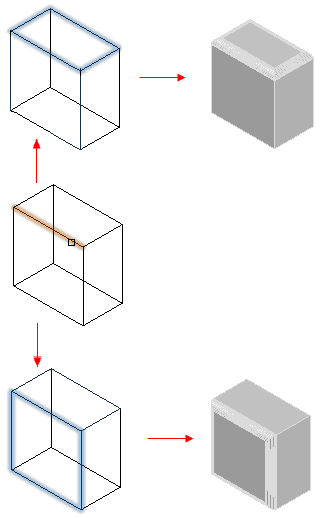

Pour arrondir toutes les arêtes d'une face en utilisant l'option Boucle :
- Cliquez sur Solides > Edition de solides > Arrondir les arêtes (ou entrez ArrondirArêtes).
- Sélectionnez l'option Rayon.
- Spécifiez le rayon de l'arc d'arrondi.
- Spécifiez l'option Boucle.
- Spécifiez l'arête de la boucle.
Le logiciel met en surbrillance une face adjacente à l'arête.
- Spécifiez l'option Accepter pour confirmer la sélection de la face actuelle ou spécifiez la face suivante.
Le logiciel arrondit les arêtes de la face selon le rayon spécifié.
Pour arrondir toutes les arêtes des faces spécifiées à l'aide de l'option Face :
- Cliquez sur Solides > Edition de solides > Arrondir les arêtes (ou entrez ArrondirArêtes).
- Sélectionnez l'option Rayon.
- Spécifiez le rayon de l'arc d'arrondi.
- Spécifiez l'option Face.
- Spécifiez les faces dont vous souhaitez arrondir les arêtes.
Le logiciel arrondit toutes les arêtes des faces spécifiées selon le rayon spécifié.
Accès
Commande : ArrondirArêtes
Menu : Solides > Edition de solides > Arrondir les arêtes
