Utiliser les cotes

Plusieurs outils de cotation permettent d'afficher les mesures des entités et les relations entre entités.

Elements d'une cote

Les cotes sont généralement constituées de:

• Ligne ou arc de cote
• Lignes de rappel qui s'étendent jusqu'à l'entité mesurée
• Texte de cote

Les cotes ordinales, les lignes d'attache et les tolérances géométriques sont constituées de :

• Texte de cote
• Ligne d'attache

Les cotes sont basées sur des styles de cote. Les styles de cotes représentent un ensemble nommé d'attributs par défaut conformes aux exigences de secteurs ou d'applications spécifiques.

Cotes associatives

Par défaut, les cotes sont liées aux entités. Si vous modifiez la géométrie d'une entité, les cotes sont mises à jour automatiquement pour refléter les modifications d'emplacement, d'orientation et de valeurs de mesure.

La propriété Associatif de la palette Propriétés indique si une cote est associative ou non.

A mesure que le projet évolue, des modifications peuvent entraîner la perte de l'associativité entre les cotes et les entités associées. Vous pouvez rétablir à tout moment la relation entre les cotes et les entités à l'aide la commande CotAvecRelation.

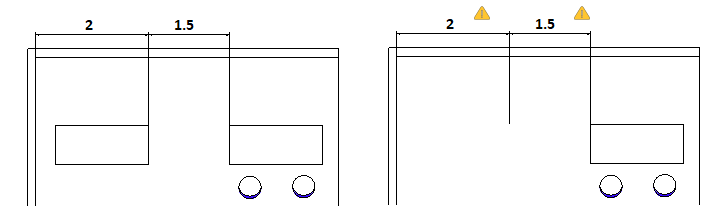

 Utilisez le Moniteur d'annotations pour identifier les cotes dont l'associativité avec des entités a été perdue.

Pour contrôler l'associativité des cotes avec des entités :

1. Effectuez l'une des opérations suivantes :

   • Cliquez sur Outils > Options (ou entrez Options).

     Cliquez sur Menu de l'application > Préférences (ou entrez Options).

     Dans la boîte de dialogue Options, cliquez sur Paramètres de mise en plan .

   • Entrez ParamMisePlan.
2. Développez Comportement et activez ou désactivez Activer les cotes relatives.
