Définir des options supplémentaires de hachures et de remplissages dégradés

Lorsque vous définissez des contours de hachures via la définition de points internes, la commande détecte les entités qui forment le contour. Dans ce cas, d'autres options vous permettent de contrôler la détection automatique des contours.

Vous pouvez effectuer les opérations suivantes :

• détecter ou ignorer les contours internes fermés ;
• conserver ou supprimer le contour initial fermé utilisé lors de la création des hachures ;
• créer des hachures pour les contours présentant des vides ;
• spécifier l'ensemble d'entités à analyser pour la détection du contour.

(Facultatif) Utilisez les options Origine et Transparence pour améliorer l'affichage des entités hachurées.

Pour détecter ou ignorer les contours internes fermés :

1. Cliquez sur Trouver les régions internes afin de détecter les contours fermés internes.
2. Cliquez sur un style d'Affichage des hachures.
   • Externe . Crée des motifs de hachures dans les aires les plus éloignées uniquement.
   • Interne/Externe . Crée un motif de hachures entre des aires alternées, en commençant par l'aire la plus éloignée (sélection par défaut).
   • Ignorer . Ignore la structure interne et place des hachures dans l'ensemble de l'aire. Les lignes de hachures traversent le texte, les attributs de bloc et les solides 2D.

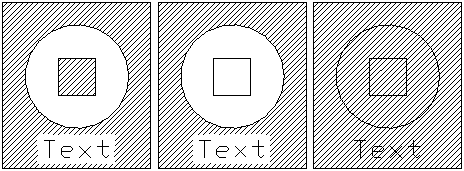

   Le diagramme suivant illustre les styles Interne/externe, Externe et Ignorer.



Pour conserver le contour utilisé lorsque le hachurage a été créé :

Dans Conservation de contour :

1. Cliquez sur Conserver les contours pour que le contour fermé initial demeure supprimé à la création des hachures.
2. Dans la liste Type, indiquez si le contour est créé sous la forme d'une Polyligne ou d'une Région.

Pour créer des hachures pour les contours présentant des vides :

  Remarque : s'il existe des vides entre les entités choisies pour une définition de contour, la commande ne crée pas les hachures. Cependant, vous pouvez définir une tolérance de jeu afin que la commande ignore les vides plus petits que la valeur définie, considère le contour comme fermé et crée les hachures.

• Spécifiez une Distance de jeu maximum. La commande ignore les vides plus petits que la valeur définie, considère le contour comme fermé et crée les hachures.

Pour spécifier l'ensemble d'entités pour la détection du contour :

• Dans Groupe de contours, effectuez l'une des actions suivantes :
  • Sélectionnez Mosaïque active pour créer un groupe de contours à partir de toutes les entités visibles de la fenêtre actuelle.
    - ou -
    1. Cliquez sur pour sélectionner des entités pour le contour.
    2. Dans la zone graphique, spécifiez les entités et appuyez sur Entrée.

Pour définir l'origine par défaut des hachures :

• Sélectionnez un paramètre d'Origine par défaut.
  • Utiliser actuel. Utilise le point d'origine des hachures spécifié dans la commande Hachures active.
  • Utiliser la source. Utilise l'origine des hachures existantes.

Pour définir le calque cible pour les hachures et remplissages suivants :

• Dans la liste Calque, sélectionnez le nom d'un calque pour les hachures ou les remplissages suivants ou sélectionnez <Active> pour placer les hachures ou les remplissages suivants sur le calque actif.

  Le paramètre est valable pour la mise en plan actuelle et stocké dans la mise en plan. <Active> est la valeur par défaut des nouvelles mises en plan, sauf si le fichier de modèle de la mise en plan définit un nom de calque spécifique.

Pour définir la couleur de ligne des hachures :

• Dans CouleurLigne, spécifiez la couleur de ligne des hachures :
  • DuBloc. Utilise le paramètre de couleur de ligne actuel d'un bloc, si la couleur de ligne est contenue dans ce bloc.
  • DuCalque. Utilise le paramètre de couleur de ligne actuel du calque.
  • Spécifiez la couleur. Vous permet de spécifier une couleur standard ou personnalisée pour la ligne des hachures.

Pour définir la couleur de fond des hachures :

• Dans Couleur de fond, spécifiez la couleur de fond des hachures. L'option Spécifiez la couleur vous permet de spécifier une couleur standard ou personnalisée pour l'arrière-plan des hachures.

Pour spécifier le niveau de transparence des hachures ou du remplissage :

• Dans Transparence, spécifiez le niveau de transparence du hachurage ou du remplissage :
  • Utiliser actuel. Utilise le paramètre de transparence actuel pour les nouvelles entités.
  • DuCalque. Utilise le paramètre de transparence actuel du calque.
  • DuBloc. Utilise le paramètre de transparence actuel d'un bloc, si le hachurage ou le remplissage est contenu dans ce bloc.
  • Spécifiez une valeur. Utilise le paramètre de transparence que vous spécifiez en saisissant une valeur dans la zone de texte ou à l'aide du curseur. Spécifiez une valeur comprise entre 0 et 90 %, où 0 % signifie aucune transparence (opaque).

Accès

Commande : Hachures

Menu : Dessin > Hachures

Palettes d'outils: Dessin > Hachures
