Fractionner des entités
La commande Fractionner vous permet de fractionner une ou plusieurs entités entre deux points.
Utilisez la commande Fractionner pour effectuer les opérations suivantes :
- Effacer une partie d'une entité entre deux points
- Créer un intervalle entre deux parties d'une entité pour placer un texte ou un symbole
- Fractionner plusieurs entités en utilisant d'autres entités comme outils de découpe
Vous pouvez l'employer avec des lignes, cercles, arcs, polylignes, ellipses, splines, lignes infinies et demi-droites, mais pas avec les RLignes.
Avant de commencer à utiliser la commande, assurez-vous que la fonction ESnap est activée. Les modes d'aimantation des entités sont utiles pour sélectionner correctement le point de coupure.
La commande Fractionner permet d'effacer une partie d'une entité entre deux points. Utilisez Fractionner en tant qu'outil de construction ou pour créer un intervalle entre deux parties d'une entité afin d'insérer du texte ou un symbole. Vous pouvez l'employer avec des lignes, cercles, arcs, polylignes, ellipses, splines, lignes infinies et demi-droites, mais pas avec les RLignes.
Pour effacer une partie d'une entité:
- Cliquez sur Modifier > Fractionner (ou tapez Fractionner).
- Dans la zone graphique, spécifiez une entité.
Le point sur lequel vous cliquez représente la position à laquelle vous voulez commencer la coupure.
- Spécifiez le deuxième point de coupure afin de déterminer la section à supprimer.
Vous pouvez entrer à la place l'option Premier point afin de spécifier explicitement le premier point, auquel cas le système vous invite à entrer ensuite le deuxième point.
La partie entre les deux points est effacée.
Pour couper l'extrémité d'une entité:
- Cliquez sur Modifier > Fractionner (ou tapez Fractionner).
- Cliquez sur une entité au point où vous voulez positionner la nouvelle extrémité.
- Cliquez sur l'autre point au-delà de l'extrémité actuelle de l'entité.
L'entité est coupée au niveau du point sur lequel vous avez cliqué dans l'entité.
Pour fractionner une entité en deux entités:
- Cliquez sur Modifier > Fractionner (ou tapez Fractionner).
- Cliquez sur une entité au point où vous voulez la fractionner.
- Entrez @ pour répéter le point initial.
L'entité est fractionnée en deux parties sans aucun effacement. Cette méthode est utile si vous voulez fractionner une entité à la position où elle croise une autre entité.
Remarque : la barre d'outils Modifier contient une icône
qui vous permet de ne spécifier qu'un seul point de fractionnement pour fractionner une entité en deux entités à un point donné.
Pour fractionner plusieurs entités :
- Cliquez sur Modifier > Fractionner (ou tapez Fractionner).
- Spécifiez l'option Multiple.
- Dans la zone graphique, spécifiez les entités à fractionner et appuyez sur Entrée.
- Spécifiez une ou plusieurs entités de fractionnement et appuyez sur Entrée.
Les entités sont fractionnées à l'intersection avec les entités de fractionnement.
Remarque : les parties des entités d'origine ne sont pas automatiquement supprimées. Si nécessaire, vous pouvez les supprimer manuellement.

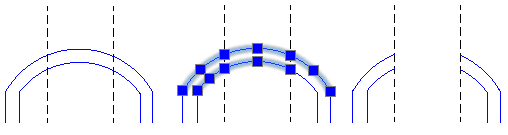

Exemple :
Accès
Commande : Fractionner
Menu : Modifier > Fractionner
Palettes d'outils: Modifier > Fractionner
