Quotatura delle linee di griglia BIM

Le griglie sono elementi ausiliari utili per posizionare elementi strutturali, come colonne e pareti, in un progetto BIM.

Le griglie sono composte da una serie di linee etichettate.

Usa il comando BIMGrigliaQuota per misurare la distanza tra le linee di griglia in un disegno BIM. Il comando quota solo una sequenza di linee di griglia.

Per quotare una sequenza di linee di griglia:

1. Procedere in uno dei modi seguenti:

   • Nella barra multifunzione, clicca BIM > Annota > Quota Linee di Griglia BIM.

   • Nel menu, clicca BIM > Quota > Quota Linee di Griglia.

   • Digita BIMGridDimension.

2. Nell’area grafica, specifica una linea di griglia dalla sequenza da quotare.

   Muovendo il cursore, appare la linea di quota.

3. Clicca per specificare dove vuoi posizionare le linee di quota.

Per quotare le linee di griglia specificando due punti:

1. Procedere in uno dei modi seguenti:

   • Nella barra multifunzione, clicca BIM > Annota > Catena quote > Quota Linee di griglia BIM.

   • Nel menu, clicca BIM > Quota > Quota Linee di Griglia.

   • Digita BIMGridDimension.

2. Specifica l’opzione 2punti.

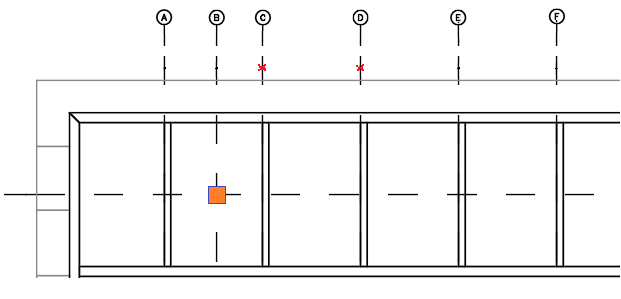

3. Nell’area grafica, clicca un punto su una linea di griglia dalla sequenza da quotare per specificare la posizione della linea di quota.

4. Clicca un’altra linea di griglia per specificare il secondo punto.

   Viene creata una linea di quota per l’intera sequenza di linee di griglia.

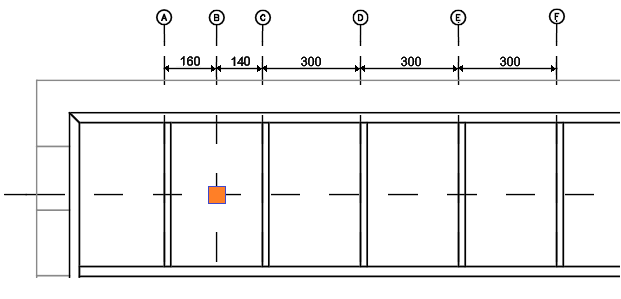

Esempio:

Accesso

Comando: BIMGridDimension

Menu: BIM > Quota > Quota Linee di griglia

Barra multifunzione: BIM > Annota > Catena quote > Quota Linee di griglia BIM
