Inserimento di coordinate¶
Tutti i disegni si basano su un sistema cartesiano ortogonale costituito da tre assi perpendicolari: gli assi X, Y, e Z. Tutti gli assi hanno origine nel punto di origine del sistema di coordinate. Gli assi X ed Y definiscono un piano orizzontale. L’asse X e l’asse Z, così come l’asse Y e l’asse Z definiscono dei piani verticali.
Nel formato di coordinate cartesiano, i punti sono definiti in base alle loro distanze dai piani XY-, XZ- e YZ-. Queste distanze sono chiamate coordinate XYZ del punto. Quando si disegna in 2D, si specificano soltanto le coordinate X e Y. La coordinata Z è omessa. In ambito CAD, il sistema di coordinate fisso è chiamato sistema di coordinate globale WCS (World Coordinate System). I nuovi disegni si basano sul sistema WCS.
Inserisci le coordinate come valori assoluti o relativi.
È possibile inserire coordinate con valori assoluti o relativi. Per inserire punti con coordinate misurate rispetto al punto precedentemente inserito (inserimento di coordinate relative), digitate il carattere «@» prima dei valori delle coordinate.

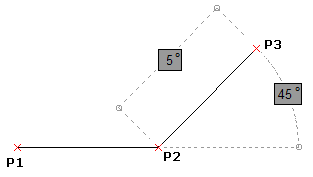

Per specificare le coordinate del punto rispetto al segmento precedente (distanza relativa e inserimento dell’angolo relativo), digita il carattere «@» davanti ai valori di distanza e angolo.
Coordinate assolute
Tipo di coordinate |
Input |
Esempio |
|---|---|---|
Cartesiano (2D / 3D) |
X,Y / X,Y,Z |
3.5,8.2,6.7 |
Polare (2D) |
distanza<angolo |
7.5<45 |
Cilindrico (3D) |
distanza<angolo, coordinata Z |
7.5<45,12.2 |
Sferico (3D) |
distanza<angolo1<angolo 2 |
7.5<45<33 |
Coordinate Relative e Angoli Relativi
Tipo di coordinate |
Input |
Esempio |
|---|---|---|
Cartesiano (2D / 3D) |
@deltaX,deltaY / @deltaX,deltaY,deltaZ |
@3.5,8.2,6.7 |
Polare (2D) |
@distanza_relativa<angolo |
@7.5<45 |
Cilindrico (3D) |
@distanza_relativa<angolo, coordinata Z |
@7.5<45,12.2 |
Sferico (3D) |
@distanza_relativa<angolo1<angolo2 @distanza_relativa TAB @angolo_relativo TAB @angolo_relativo |
@7.5<45<33 |
Per specificare coordinate cartesiane assolute:
Inserire un comando che richieda coordinate, per esempio Linea.
Specificare le coordinate X-, Y- e Z- separate da virgole, per esempio 0,0,0.
Specificare le ulteriori coordinate per completare l’esecuzione del comando, per esempio 3.5,8.2,6.7.
per posizionare un punto sul piano XY (la coordinata Z è uguale a zero), omettere la coordinata Z. Per esempio, digitate 3.5,8.2.
Per specificare coordinate cartesiane relative:
Inserire un comando che richieda coordinate.
Specificare il primo punto, per esempio 0,0,0.
Per specificare il secondo punto rispetto al primo punto, digitare il carattere «@» prima dei valori delle coordinate: @3.5,8.2,6.7.
Per specificare coordinate polari assolute:
Inserire un comando che richieda coordinate.
Specificare il primo punto, per esempio 0,0.
Specificare il secondo punto usando il formato 2D, «distanza<angolo_alfa», per esempio 7.5<45.
distanza: Specifica la distanza dall’origine
angolo_alpha: Specifica l’angolo nel piano XY
Per specificare coordinate polari relative:
Inserire un comando che richieda coordinate.
Specificare il primo punto, per esempio 0,0.
Specificare il secondo punto, rispetto al primo punto, usando il formato 2D, «@distanza<angolo_alfa», per esempio 7.5<45.
Per specificare coordinate cilindriche assolute:
Inserire un comando che richieda coordinate.
Specificare il primo punto, per esempio 0,0.
Specificare il secondo punto, rispetto al primo punto, usando il formato 3D, «@distanza<angolo_alfa,coordinata_z»,per esempio @7.5<45.
Per specificare coordinate cilindriche relative:
Inserire un comando che richieda coordinate.
Specificare il primo punto, per esempio 0,0,0.
Specificare il secondo punto usando il formato 3D, «distanza<angolo_alfa,coordinata_z»,per esempio 7.5<45.
distanza: Specifica la distanza dall’origine
angolo_alpha: Specifica l’angolo nel piano XY
coordinata_z: Specifica l’altezza sopra il piano XY
Per specificare coordinate sferiche assolute:
Inserire un comando che richieda coordinate.
Specificare il primo punto, per esempio 0,0,0.
Specifica il secondo punto rispetto al primo utilizzando il formato 3D, «@distanza<angolo_alpha,coordinata_z», per esempio @7.5<45,12.2.
Per specificare coordinate sferiche relative:
Inserire un comando che richieda coordinate.
Specificare il primo punto, per esempio 0,0,0.
Specificare il secondo punto usando il formato 3D, «distanza<angolo_alfa<angolo_beta», per esempio 7.5<45<33.
distanza: Specifica la distanza dall’origine
angolo_alpha: Specifica l’angolo nel piano XY
distanza: Specifica la distanza dall’origine angolo_alfa: Specifica l’angolo rispetto all’asse X sul piano XY (gli angoli positivi sono misurati in senso antiorario) angolo_beta: Specifica l’angolo misurato dal piano XY (gli angoli positivi sono misurati sopra il piano XY)
Per specificare coordinate cartesiane assolute:
Inserire un comando che richieda coordinate.
Specificare il primo punto, per esempio 0,0,0.
Specificare il secondo punto, rispetto al primo punto, usando il formato 3D, «@distanza<angolo_alfa<angolo_beta», per esempio @7.5<45<33.
Sequenza di comando
Per specificare coordinate cartesiane assolute:
: Linea
Specifica il punto iniziale» 0,0,0
Specifica il punto successivo» 3.5,8.2,6.7
…
Per specificare coordinate cartesiane relative:
: Linea
Specifica il punto iniziale» 0,0,0
Specifica il punto successivo» @3.5,8.2,6.7
…
Per specificare coordinate cartesiane relative:
: Linea
Specifica il punto iniziale» 0,0,0
Specifica il punto iniziale» 0,0,0
Specifica il punto successivo» @3 TAB @45
…
