-ModificaAttributoBlocco¶

Il comando -ModificaAttributoBlocco consente di modificare le opzioni relative al testo e i valori degli stessi attributi delle variabili in più istanze del blocco.

Per modificare le proprietà di un AttributoBlocco come il Layer e lo StileTesto, utilizzare il comando ModificaAttributoBloccoX.

È la variante per finestra di comando del comando ModificaAttributoBlocco.

È possibile sostituire tutto o parte del valore di un attributo, in tutti i blocchi o solo in quelli selezionati. Inoltre, è possibile cambiare la posizione, l’altezza, l’angolo e lo stile, ma solo individualmente.

Per specificare gli AttributiBlocco in base al nome o al valore, utilizzare un asterisco (*) per filtrarli. Se si effettua una selezione per trascinamento, vengono restituiti tutti gli attributi che presentano il valore specificato e il cui nome contiene la stringa specificata.

È possibile:

Modificare un AttributoBlocco alla volta
Modificare più AttributiBlocco

Nota: Non è possibile modificare i valori degli attributi di blocchi che si trovano su layer bloccati.

Per modificare un AttributoBlocco alla volta:

Quando si sostituisce un AttributoBlocco alla volta, è possibile modificare tutti gli attributi o solo alcuni di essi. Inoltre, è possibile modificare la posizione, l’altezza, l’angolo e lo stile.

Nota: gli AttributiBlocco devono essere visibili e paralleli al CCS.

Digitare -ModificaAttributoBlocco al prompt dei comandi.
Digitare Sì e premere Invio per specificare che si desidera modificare un AttributoBlocco alla volta.
Specificare il nome del blocco e premere Invio.

È possibile specificare più blocchi: Per selezionare i blocchi, digitare una stringa di ricerca, utilizzando * per indicare una stringa di caratteri. Ad esempio, digitare «**A***» per selezionare tutti i blocchi il cui nome inizia per A.
Specificare il nome dell’AttributoBlocco e premere Invio.

È possibile specificare più AttributiBlocco: Per selezionare gli AttributiBlocco, digitare una stringa di ricerca, utilizzando * per indicare una stringa di caratteri. Ad esempio, digitare «**A***» per selezionare tutti gli AttributiBlocco il cui nome inizia per A.
Specificare il valore dell’AttributoBlocco e premere Invio.

I valori degli AttributoBlocco sono sensibili al maiuscolo/minuscolo.
Nell’area grafica, specificare i blocchi per cui si desidera modificare i valori degli attributi e premere Invio.

Nell’area grafica sono selezionati gli AttributiBlocco che soddisfano i criteri specificati. La modifica inizia con il primo AttributoBlocco nella selezione. Per scorrere gli AttributiBlocco, utilizzare l’opzione Attributo successivo.
Se si desidera, modificare le proprietà dell’AttributoBlocco corrente.

Per cambiare o sostituire un valore di AttributoBlocco:
1. Specify the Value option and press Enter.
2. Scegliere una delle seguenti opzioni:
  - Cambia: Sostituisce una sottostringa specificata del valore di AttributoBlocco.
  - Sostituisci: Sostituisce l’intero valore dell’AttributoBlocco con un nuovo valore.
Per modificare le proprietà di posizionamento del testo, utilizza le seguenti opzioni:
- Punto di inserimento. Ti permette di specificare un nuovo punto di inserimento AttributoBlocco.

  Nota: Presumendo che un AttributoBlocco non sia definito come bloccato nel Blocco, puoi modificare il punto di inserimento di un AttributoBlocco selezionando il suo EntityGrip e trascinandolo in una nuova posizione.
- Livello. Ti permette di posizionare l’AttributoBlocco su un altro livello.
- Rotazione testo. Consente di modificare l’angolo di rotazione.
Per cambiare l’aspetto del testo, utilizza le seguenti opzioni:
- Altezza. Consente di modificare l’altezza del testo.
- Stiletesto. Ti permette di specificare un nuovo stile di testo.
- ColoreLinea. Cambia il colore del testo. È possibile immettere PerLayer o PerBlocco oppure un colore a 24 bit (valore RGB). Per specificare un colore a 24 bit, digitare tre valori interi da 0 a 255, separandoli con virgole, per i colori rosso, verde e blu, ad esempio, 127,0,127.
Dopo aver modificato le proprietà di un AttributoBlocco, specificare l’opzione Attributo successivo, per procedere con la modifica dell’attributo successivo.
Ripetere i passaggi 8 e 9 come necessario. Se non sono presenti altri AttributiBlocco selezionati, il comando termina.

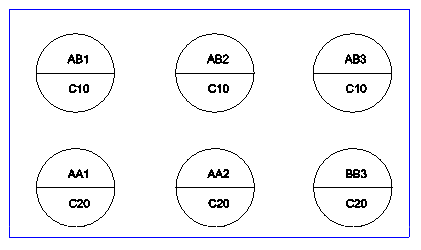

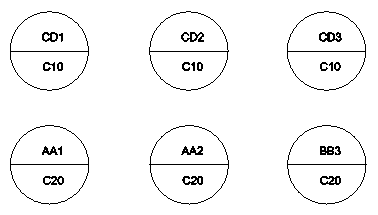

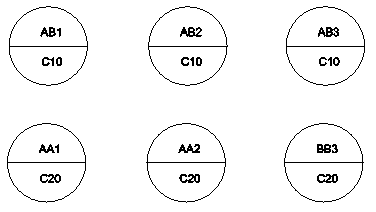

Per modificare più AttributiBlocco:

A seconda delle impostazioni selezionate, la procedura si applica solo agli attributi visibili, oppure sia agli attributi visibili che a quelli invisibili.

È possibile sostituire una stringa di testo con un’altra per tutti gli attributi.

Digitare -ModificaAttributoBlocco al prompt dei comandi.
Digitare No per modificare più di un AttributoBlocco.
Per specificare se si desidera modificare gli AttributiBlocco attualmente visibili, digitare Sì o No.
Specificare il nome del blocco e premere Invio.

È possibile specificare più blocchi: Per selezionare i blocchi, digitare una stringa di ricerca, utilizzando * per indicare una stringa di caratteri. Ad esempio, digitare «**A***» per selezionare tutti i blocchi il cui nome inizia per A.
Specificare il nome dell’AttributoBlocco e premere Invio.
Specificare il valore dell’AttributoBlocco e premere Invio.

I valori degli AttributoBlocco sono sensibili al maiuscolo/minuscolo.
Nell’area grafica, selezionare i blocchi per cui si desidera modificare i valori AttributoBlocco.
Premere Invio.
Digitare la stringa che si desidera sostituire e premere Invio.
Digitare la stringa con cui sostituire quella specificata e premere Invio.
