Smussatura di bordi di solidi 3D

Utilizzare il comando SmussaBordi per creare bordi smussati su solidi 3D. È possibile smussare specifici bordi o tutti i bordi di una determinata superficie.

Per smussare tutti i bordi di una o più facce specificate, utilizzare uno di questi metodi:

• Specificare un punto all'interno del contorno di una faccia.
• Specificare un bordo e una faccia adiacente.

È possibile specificare le distanze di smusso dal bordo allo smusso. I valori predefiniti sono le ultime distanze utilizzate.

Per smussare i bordi di solidi 3D:

1. Fare clic su Solidi > Modifica solido > Smussa bordi (o immettere SmussaBordi).
2. Specificare l'opzione Distanza per impostare la distanza dal bordo al primo e al secondo smusso.
3. Nell'area grafica, specificare il bordo da smussare.
4. Se necessario, ripetere i passaggi 2 e 3 per specificare bordi aggiuntivi da smussare.

   Nota: I bordi devono essere sullo stesso piano dello stesso solido 3D.

5. Premere Invio.

Per smussare tutti i bordi delle facce specificate utilizzando l'opzione Faccia:

1. Fare clic su Solidi > Modifica solido > Smussa bordi (o immettere SmussaBordi).
2. Specificare l'opzione Distanza per impostare la distanza dal bordo al primo e al secondo smusso.
3. Specificare l'opzione Faccia.
4. Nell'area grafica, specificare le facce da smussare.

   Il software smussa tutti i bordi delle facce specificate.

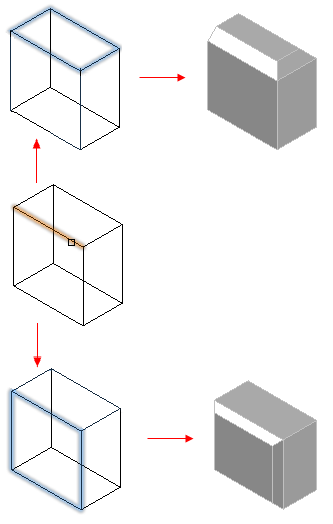

Per smussare tutti i bordi di una faccia utilizzando l'opzione Loop:

1. Fare clic su Solidi > Modifica solido > Smussa bordi (o immettere SmussaBordi).
2. Specificare l'opzione Loop.
3. Specificare l'opzione Distanza per impostare la distanza dal bordo al primo e al secondo smusso.
4. Nell'area grafica, specificare un bordo della faccia.

   Viene evidenziata una faccia adiacente del solido 3D.

5. Procedere in uno dei modi seguenti:
   • Specificare l'opzione Accetta per confermare la selezione della faccia corrente e smussarne i bordi.
   • Specificare la faccia Successiva per smussarne i bordi.
6. Specificare l'opzione Accetta per confermare la selezione della faccia corrente o specificare la faccia successiva.

   Il software smussa i bordi della faccia in base alla distanza specificata.



Accesso

Comando: SmussaBordi

Menu: Solidi > Modifica solido > Smussa bordi
