Uso di GripOggetto per la modifica di solidi

È possibile manipolare solidi modificandoli tramite GripOggetto (OGrip). Nell'area grafica, selezionare un solido, selezionare un GripOggetto, quindi modificare il solido.

È possibile utilizzare gli OGrip per trascinare i punti di definizione dei solidi in altre posizioni (allungamento) o per spostare, ruotare, cambiare le proporzioni, riflettere o copiare interi solidi.

Tramite gli OGrip è possibile modificare i tipi di solidi seguenti:

• Solidi primitivi

  Usare gli OGrip visualizzati su ciascun solido per modificare la posizione, le dimensioni e la forma dei solidi primitivi. Ad esempio, è possibile modificare l'altezza di una piramide o le dimensioni della relativa base.



• Solidi definiti tramite estrusione di entità 2D chiuse

  Utilizzare gli OGrip visualizzati sul profilo del solido (l'entità 2D chiusa che definisce il solido) per modificare la forma.

• Solidi definiti tramite rotazione di entità 2D chiuse

  Utilizzare gli OGrip visualizzati sull'entità 2D ruotata per modificare il profilo della superficie solida.

  Utilizzare gli OGrip all'estremità dell'asse di rotazione per spostare il solido.

  Utilizzare l'OGrip freccia per modificare l'angolo di rotazione.



• Solidi definiti tramite sweep di entità 2D chiuse

  Utilizzare gli OGrip visualizzati sull'entità 2D con sweep per modificare il profilo del solido.

  Utilizzare gli OGrip sul percorso di sweep per modificare la curva del profilo.

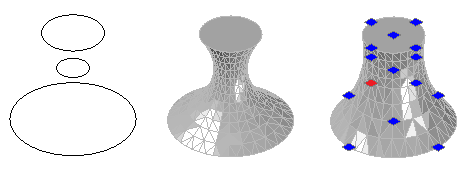

• Solidi e superfici con loft

  I solidi visualizzano OGrip sulle relative curve o linee di definizione, in base al metodo di creazione.

  • Sezione trasversale. È possibile trascinare gli OGrip su qualsiasi curva o linea di definizione per modificarne la forma.
  • Percorso. È possibile modificare solo il percorso.



• Solidi compositi

  Utilizzare gli OGrip visualizzati sui solidi compositi per spostare il solido in una nuova posizione.

Questa sezione tratta i seguenti argomenti:

• Modifica di solidi tramite GripOggetto
• I grip degli oggetti
