Etichettatura degli elementi BIM

Utilizzare il comando EtichettaBIM per annotare gli elementi BIM in un disegno BIM al fine di fornire informazioni dettagliate.

Il software fornisce una Libreria di etichette che contiene un set di etichette predefinite per ciascuna categoria di elementi BIM. Inoltre, è possibile definire etichette personalizzate da utilizzare per visualizzare ulteriori proprietà degli elementi BIM.

Le etichette rimangono associate agli elementi BIM e si aggiornano automaticamente quando si modifica il modello BIM.

La finestra di comando permette di:

• Etichetta uno o più elementi BIM specificati
• Etichetta elementi BIM per categoria

Ulteriori strumenti specializzati consentono di etichettare i seguenti elementi BIM singolarmente o tutti contemporaneamente:

• Porte
• Finestre
• Pareti

Gli strumenti specializzati per la creazione delle etichette sono raggruppati in una finestra a comparsa sul riquadro Annota nella scheda della barra multifunzione BIM.

Per etichettare gli elementi BIM specificati:

Nota: Prima di iniziare, assicurarsi che il blocco che si desidera utilizzare come etichetta sia presente.

1. Isolare il disegno BIM in cui si desidera etichettare gli elementi BIM.
2. Procedere in uno dei modi seguenti:
   • Sulla barra multifunzione, fare clic su BIM > Annota > Inserisci etichetta.
   • Nel menu, fare clic su BIM > Etichetta > Inserisci etichetta.
   • Digitare EtichettaBIM.
3. Digitare il nome di una definizione di blocco e premere Invio.

   Nota: Il comando utilizza il blocco specificato per etichettare tutti gli elementi BIM indicati, indipendentemente dal tipo.

4. Nell'area grafica, specificare gli elementi BIM da etichettare e premere Invio.

   Tutti gli elementi BIM specificati vengono etichettati.

Per etichettare elementi BIM per categoria:

1. Isolare il disegno BIM in cui si desidera etichettare gli elementi BIM.
2. Procedere in uno dei modi seguenti:
   • Sulla barra multifunzione, fare clic su BIM > Annota > Inserisci etichetta.
   • Nel menu, fare clic su BIM > Etichetta > Inserisci etichetta.
   • Digitare EtichettaBIM.
3. Specificare una definizione di blocco.
4. Specificare l'opzione Categoria.
5. Specificare la categoria di elementi BIM da etichettare:
   • Digitare il nome di una categoria e premere Invio.

     - o -

     Specificare l'opzione ? per elencare le categorie disponibili nella finestra di comando.

6. Specificare, sull'area grafica, un set di elementi BIM.

   Vengono etichettati solo gli elementi BIM della categoria specificata.

   Nota: Se non è stata specificata la categoria, il comando utilizzerà la stessa etichetta per tutti gli elementi BIM della selezione.

Etichettatura degli elementi di finestra

Utilizzare le etichette di finestra per numerare gli elementi di finestra all'interno del file .dwg.

È possibile etichettare tutti gli elementi di finestra dal disegno BIM o un set di elementi di finestra specificati. Il gruppo di selezione può includere vari elementi BIM. Solo gli elementi di finestra saranno etichettati.

Per etichettare le finestre specificate:

Nota: Prima di iniziare, assicurarsi che il blocco che si desidera utilizzare come etichetta sia presente.

1. Isolare il disegno BIM in cui si desidera etichettare gli elementi BIM.
2. Facoltativamente, specificare un'etichetta predefinita per gli elementi di finestra:
   • Nella tavolozza Libreria di etichette BIM, fare clic con il pulsante destro del mouse su un'etichetta dalla categoria Finestre e selezionare Imposta come predefinita per le finestre.
3. Procedere in uno dei modi seguenti:
   • Sulla barra multifunzione, fare clic su BIM > Annota > Etichetta finestre.
   • Nel menu, fare clic su BIM > Etichetta > Etichetta finestre.
   • Digitare EtichettaBIM.
4. Se non è stata specificata un'etichetta predefinita, specificare la definizione di blocco.
5. Nell'area grafica, specificare le finestre da etichettare e premere Invio.

   Nota: Il gruppo di selezione può includere qualsiasi elemento BIM. Solo gli elementi di finestra saranno etichettati.

Per aggiungere etichette a tutte le finestre in un disegno BIM:

Nota: Prima di iniziare, assicurarsi che il blocco che si desidera utilizzare come etichetta sia presente.

1. Isolare il disegno BIM in cui si desidera etichettare gli elementi BIM.
2. Facoltativamente, specificare un'etichetta predefinita per gli elementi di finestra:
   • Nella tavolozza Libreria di etichette BIM, fare clic con il pulsante destro del mouse su un'etichetta dalla categoria Finestre e selezionare Imposta come predefinita per le finestre.
3. Procedere in uno dei modi seguenti:
   • Sulla barra multifunzione, fare clic su BIM > Annota > Etichetta tutte le finestre.
   • Nel menu, fare clic su BIM > Etichetta > Etichetta tutte le finestre.
4. Se non è stata specificata un'etichetta predefinita, specificare la definizione di blocco.

   Tutti gli elementi di finestra del disegno vengono etichettati.

Etichettatura degli elementi di porta

Utilizzare le etichette di porta per numerare gli elementi di porta all'interno del file .dwg.

È possibile etichettare tutti gli elementi di porta dal disegno BIM o da un set di elementi di porta specificati. Il gruppo di selezione può includere vari elementi BIM. Solo gli elementi di porta saranno etichettati.

Per etichettare le porte specificate:

Nota: Prima di iniziare, assicurarsi che il blocco che si desidera utilizzare come etichetta sia presente.

1. Isolare il disegno BIM in cui si desidera etichettare gli elementi BIM.
2. Facoltativamente, specificare un'etichetta predefinita per gli elementi di porta:
   • Nella tavolozza Libreria di etichette BIM, fare clic con il pulsante destro del mouse su un'etichetta dalla categoria Porte e selezionare Imposta come predefinita per le porte.
3. Procedere in uno dei modi seguenti:
   • Sulla barra multifunzione, fare clic su BIM > Annota > Etichetta porte.
   • Nel menu, fare clic su BIM > Etichetta > Etichetta porte.
4. Se non è stata specificata un'etichetta predefinita, specificare la definizione di blocco.

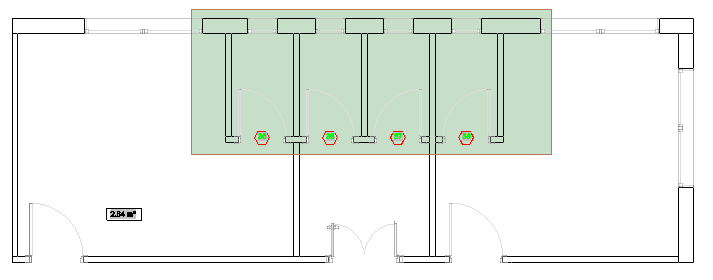

5. Nell'area grafica, specificare gli elementi di porta da etichettare e premere Invio.

   Nota: Il gruppo di selezione può includere varie entità BIM. Solo gli elementi di porta saranno etichettati.



Per aggiungere etichette a tutte le porte in un disegno BIM:

Nota: Prima di iniziare, assicurarsi che il blocco che si desidera utilizzare come etichetta sia presente.

1. Isolare il disegno BIM in cui si desidera etichettare gli elementi BIM.
2. Facoltativamente, specificare un'etichetta predefinita per gli elementi di porta:
   • Nella tavolozza Libreria di etichette BIM, fare clic con il pulsante destro del mouse su un'etichetta dalla categoria Porte e selezionare Imposta come predefinita per le porte.
3. Procedere in uno dei modi seguenti:
   • Sulla barra multifunzione, fare clic su BIM > Annota > Etichetta tutte le porte.
   • Nel menu, fare clic su BIM > Etichetta > Etichetta tutte le porte.
   • Digitare EtichettaBIM e specificare la categoria Porte.
4. Se non è stata specificata un'etichetta predefinita, specificare la definizione di blocco.

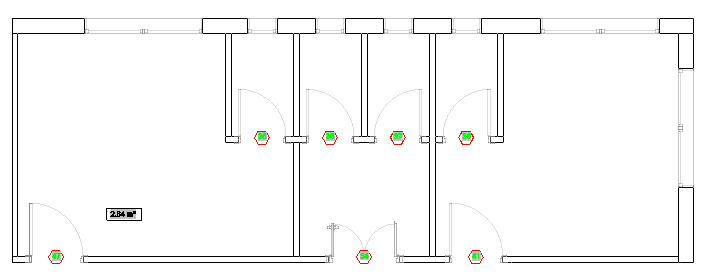

   Tutti gli elementi di porta dal disegno vengono etichettati.



Accesso

Comando: EtichettaBIM

Barra multifunzione: BIM > Annota > Inserisci etichetta
