Applicazione di attività Ruota
Utilizzare le attività Ruota per ruotare le entità dal gruppo di selezione.
È possibile applicare un'attività Ruota solo a un elemento Rotazione.
Nota: Durante la definizione del blocco, è possibile scegliere qualsiasi punto come punto base di rotazione.
Punto base dell'attività Ruota
È possibile specificare se il punto base dell'attività Ruota coincide con il punto principale dell'elemento Rotazione o è un punto indipendente.
La proprietà Tipo base specifica il tipo di punto base:
- Dipendente. Il punto base dell'attività Ruota è il punto principale dell'elemento Rotazione. Le entità del gruppo di selezione ruotano attorno al punto principale dell'elemento Rotazione. Spostando il punto principale dell'elemento Rotazione, cambia la posizione del punto base Rotazione. Il punto base dipendente non ha un punto di presa.
- Indipendente. Consente di specificare un punto base indipendente scegliendo una posizione fissa nel riferimento BloccoPersonalizzato. Utilizzare il punto di presa per modificare la posizione del punto base.
Esempio
Il seguente blocco rappresenta un tavolo e sei sedie. La definizione del blocco contiene un elemento Rotazione e un'attività Ruota. Il punto principale dell'elemento Rotazione si trova al centro del tavolo.

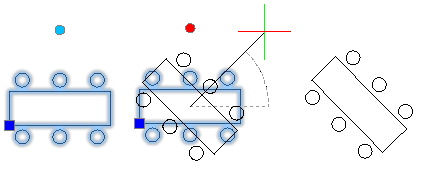

- Se il Tipo base è Dipendente, l'attività di rotazione ruota le entità intorno al centro del tavolo.

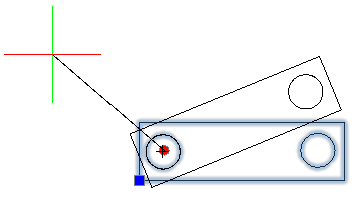

- Se il Tipo base è Indipendente, il punto base indipendente è lo spigolo inferiore sinistro del tavolo. In questo modo, il tavolo e le sedie ruotano intorno allo spigolo inferiore sinistro.
Per applicare un'attività di rotazione a una definizione di BloccoPersonalizzato:
- Nell'Editor blocchi, digitare StrumentoAttivitàBP al prompt dei comandi.
- Specificare l'opzione Ruota.
- Nell'area grafica, specificare un elemento di rotazione da associare all'attività.
- Selezionare le entità da associare all'attività e premere Invio.
L'icona dell'attività viene visualizzata sull'elemento specificato.
