Impostazione di opzioni aggiuntive per tratteggi e riempimenti sfumati

Quando si definiscono le delimitazioni di tratteggio specificando punti interni, il comando rileva le entità che formano la delimitazione. In questo caso, le opzioni aggiuntive consentono di controllare il rilevamento automatico delle delimitazioni.

Si può:

• Rilevare o ignorare le delimitazioni chiuse interne
• Mantenere o eliminare il contorno chiuso iniziale utilizzato per la creazione del tratteggio
• Creare un tratteggio per delimitazioni che contengono giochi
• Specificare la serie di entità da analizzare per il rilevamento della delimitazione.

Facoltativamente, utilizzare le opzioni Origine e Trasparenza per migliorare la visualizzazione delle entità tratteggiate.

Per rilevare o ignorare le delimitazioni chiuse interne:

1. Fare clic su Trova aree interne per rilevare le delimitazioni chiuse interne.
2. Selezionare uno stile di visualizzazione del tratteggio.
   • Out . Crea modelli di tratteggio soltanto nelle aree più esterne.
   • In/Out . Crea un modello di tratteggio tra le aree alternate, partendo dall'area più esterna (default).
   • Ignora . Ignora la struttura interna e tratteggia l'intera area. Le linee del tratteggio attraversano i testi, gli attributi di blocco e i solidi 2D.

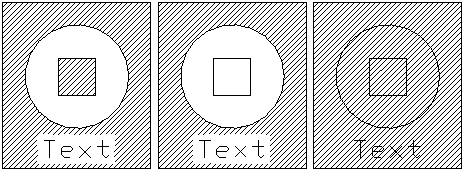

   Le seguenti figure mostrano le tre diverse opzioni In/Out, Out, e Ignora.



Per mantenere la delimitazione utilizzata al momento della creazione del tratteggio:

In Conservazione contorno:

1. Fare clic su Mantieni le delimitazioni per mantenere il contorno chiuso iniziale, che normalmente viene eliminato alla creazione del tratteggio.
2. Utilizzare l'elenco Tipo per specificare se il contorno di delimitazione deve essere creato come Polilinea o come Regione.

Per creare un tratteggio per delimitazioni che contengono giochi:

  Nota: se sono presenti giochi tra le entità selezionate per la definizione della delimitazione, il comando non crea il tratteggio. È tuttavia possibile definire una tolleranza di modo che il comando ignori i giochi con dimensione inferiore al valore specificato, considerando chiusa la delimitazione e creando il tratteggio.

• Specificare un valore per Dimensione gioco massima. Il comando ignora i giochi con dimensione inferiore al valore specificato, considerando chiusa la delimitazione e creando il tratteggio.

Per specificare la serie di entità per il rilevamento della delimitazione:

• In Gruppo di delimitazione, effettuare una delle operazioni seguenti:
  • Selezionare Finestra attiva per creare un gruppo di delimitazioni a partire da tutte le entità visibili nella finestra corrente.
    - o -
    1. Fare clic su per selezionare le entità per la delimitazione.
    2. Nell'area grafica, specificare le entità e premere Invio.

Per impostare l'origine predefinita del tratteggio:

• Selezionare un'impostazione predefinita per Origine.
  • Usa corrente. Per il tratteggio utilizza il punto di origine specificato con il comando Tratteggio.
  • Usa origine. Utilizza l'origine dei tratteggi esistenti.

Per impostare un layer di destinazione per i tratteggi e i riempimenti successivi:

• Selezionare dall'elenco Layer il nome di un layer per i tratteggi o riempimenti successivi, oppure selezionare <Attivo> per inserire i tratteggi o riempimenti successivi nel layer attualmente attivo.

  L'impostazione è valida per il disegno corrente e viene memorizzata nel disegno. Per impostazione predefinita, per i nuovi disegni viene utilizzato il layer <Attivo>, a meno che nel file del modello del disegno non sia impostato un nome di layer specifico.

Per impostare il colore della linea del tratteggio:

• In ColoreLinea, specificare il colore delle linee di tratteggio:
  • PerBlocco. Usa l'impostazione del colore linea corrente di un blocco, se il colore linea è contenuto nel blocco stesso.
  • PerLivello. Usa l'impostazione del colore linea del layer corrente.
  • Specifica colore. Consente di specificare un colore standard o personalizzato per la linea di tratteggio.

Per impostare il colore di sfondo del tratteggio:

• In Colore sfondo, specificare il colore dello sfondo del tratteggio. L'opzione Specifica colore consente di specificare un colore standard o personalizzato per lo sfondo del tratteggio.

Per specificare il livello di trasparenza del tratteggio o riempimento:

• In Trasparenza, specificare il livello di trasparenza del tratteggio o riempimento:
  • Usa corrente. usa l'impostazione di trasparenza corrente per le nuove entità.
  • PerLivello. usa l'impostazione di trasparenza del layer corrente.
  • PerBlocco. usa l'impostazione di trasparenza corrente di un blocco, se il tratteggio o riempimento è contenuto nel blocco stesso.
  • Specifica valore. Usa l'impostazione di trasparenza specificata immettendo un valore nella casella di testo o utilizzando il cursore. Specificare un valore compreso tra 0 e il 90%, dove 0% significa nessuna trasparenza (opaco).

Accesso

Comando: Tratteggio

Menu: Disegna > Tratteggio

Tavolozze strumento: Disegno > Tratteggio
