Allineamento di un set di entità specificate

Utilizzare il comando AllineaX per allineare un set di entità specificate in base alla prima selezionata.

È possibile allineare le seguenti entità:

• Spline, Polilinee e Linee
• Archi, Cerchi, Ellissi e Archi ellittici
• Entità di testo (Note e NoteSemplici)
• Tratteggi, Immagini e Blocchi
• Quote

Per allineare un set di entità specificate:

1. Procedere in uno dei modi seguenti:
   • Sulla barra multifunzione, selezionare Home > Modifica > AllineaX.
   • Nel menu, fare clic su Modifica > AllineaX.
   • Digitare AllineaX.
2. Nell'area grafica, scegliere un'entità adatta e selezionarla.
3. Selezionare le altre entità da allineare e premere Invio.
4. Specificare un'opzione di allineamento:
   • Superiore
   • Inferiore
   • Sinistra
   • Destra
   • Centra verticale
   • Centra orizzontale
   • Centra

   Le entità vengono allineate sul lato specificato della prima entità selezionata.

5. Premere Invio.

Esempi:

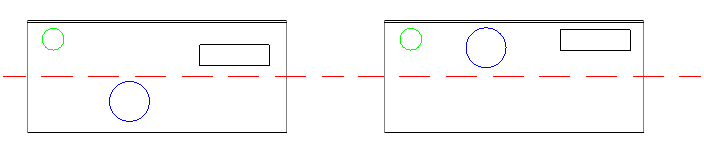

• Prima entità selezionata: cerchio verde
• Allineamento: Superiore

• Prima entità selezionata: cerchio blu
• Allineamento: Inferiore

• Prima entità selezionata: cerchio blu
• Allineamento: Centra orizzontale

Accesso

Comando: AllineaX

Menu: Modifica > AllineaX

Barra multifunzione: Home > Modifica > AllineaX
