Lavorare con le finestre di layout sui fogli di layout

Il comando Finestra crea e controlla più viste affiancate sui fogli, chiamate finestre.

Utilizzare i seguenti metodi per creare finestre non rettangolari:

• Convertire un'entità chiusa, ad esempio un cerchio, un'ellisse, una spline, un'area o una polilinea chiusa in una finestra.
• Disegnare le delimitazioni della finestra con lo stesso metodo utilizzato per disegnare una polilinea.

È possibile combinare finestre di forma diversa per creare configurazioni di finestre diverse all'interno di un foglio.

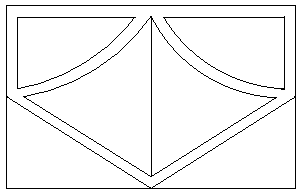

Esempio:

Le finestre sui fogli sono diverse dalle tessere utilizzate nell'area di lavoro Modello create utilizzando il comando Tessere.

Le finestre di layout possono essere create, cancellate, spostate, scalate e stirate all'interno del foglio.

  Non è possibile utilizzare il comando Finestra nella scheda Modello.

Per attivare un foglio:

• Fare clic su una scheda Foglio (se la scheda Modello è attiva).

Per creare una finestra di layout rettangolare:

1. Digitare Finestra nel prompt dei comandi.
2. Cliccare sull'area di disegno per selezionare il primo e secondo spigolo della finestra di layout.

Per creare due, tre o quattro finestre rettangolari:

1. Digitare Finestra nel prompt dei comandi.
2. Specificare l'opzione 2, 3 o 4 a seconda del numero delle finestre che si desidera aggiungere al foglio corrente.
3. Specificare la disposizione delle finestre (ad esempio Orizzontale o Verticale).

   2 Finestre:

   3 Finestre:

   4 Finestre:

4. Fare clic nell'area grafica per selezionare il primo e secondo spigolo della finestra o scegliere l'opzione Adatta.

Per creare una finestra di layout che si adatti all'intera area stampabile del foglio:

1. Digitare Finestra.
2. Specificare l'opzione Adatta.

   Se l'area stampabile è disattivata, la finestra di layout occuperà l'intero foglio.

Per convertire una polilinea chiusa, un cerchio, un ellisse, una spline chiusa o una regione in una finestra non rettangolare:

1. Digitare Finestra.
2. Specificare l'opzione Entità.
3. Cliccare sull'area di disegno per selezionare l'oggetto da convertire in finestra di layout.

Per creare una finestra non rettangolare con un perimetro poligonale:

L'opzione Poligonale consente di disegnare una forma irregolare che definisce il perimetro di una finestra.

1. Digitare Finestra.
2. Specificare l'opzione Poligonale.
3. Cliccare sull'area di disegno per selezionare il primo punto che definisce il perimetro.
4. Specificare il resto del perimetro. Procedere in uno dei modi seguenti:
   • Cliccare sull'area di disegno per selezionare gli altri punti - o -
   • Specificare l'opzione Arco. Seguire i messaggi del prompt per creare segmenti di arco che definiscono il contorno della finestra di layout. Le opzioni per creare segmenti di arco sono simili a quelle del comando Polilinea.
   • Specificare l'opzione Lunghezza. Seguire i messaggi del prompt per creare un segmento di linea di determinata lunghezza e con lo stesso angolo del segmento precedente. Questa opzione è utile per agganciare un segmento di linea retto tangente ad un precedente segmento di arco.
   • Specificare l'opzione Chiudi per chiudere il perimetro.
   • Specificare l'opzione Annulla per annullare l'ultimo segmento durante la creazione del perimetro della finestra.

Per attivare le finestre di layout:

1. Digitare Finestra.
2. Specificare l'opzione On.
3. Cliccare sull'area di disegno per selezionare la finestra da attivare.

   Il modello sarà visualizzato nella finestra di layout attiva.

Per disattivare le finestre di layout:

1. Digitare Finestra.
2. Specificare l'opzione Off.
3. Cliccare sull'area di disegno per selezionare la finestra da disattivare.

   Il modello non sarà visualizzato nella finestra di layout selezionata.

Per impostare le opzioni di stampa delle finestre di layout:

1. Digitare Finestra.
2. Specificare l'opzione Vista ombreggiata.
3. Specificare un'opzione:
   • Visualizzazione corrente. Stampa la finestra di layout come visualizzata sullo schermo.
   • Nascosto. Stampa la finestra di layout con le linee nascoste rimosse.
   • Renderizzato. Stampa la finestra di layout renderizzata.
   • Struttura a reticolo. Stampa la finestra di layout come unifilare.
4. Selezionare, sull'area di disegno, la finestra di layout a cui applicare le impostazioni.

Per bloccare o sbloccare una finestra di layout:

L'opzione Blocca impedisce di modificare il fattore di scala dello zoom quando si lavora in finestre bloccate nell'area di lavoro Modello.

1. Digitare Finestra.
2. Specificare l'opzione Blocca.
3. Specificare On per bloccare o Off per sbloccare.
4. Selezionare, sull'area di disegno, la finestra di layout a cui applicare le impostazioni.

Per ripristinare la configurazione salvata di una finestra di layout:

1. Digitare Finestra.
2. Specificare l'opzione Ripristina.
3. Procedere in uno dei modi seguenti:
   • Digitare il nome della finestra di dialogo la cui configurazione si vuole ripristinare.
   • Specificare l'opzione ? per visualizzare l'elenco di configurazioni della finestra.
   • Specificare l'opzione Configurazione modello attivo.

Per allineare la vista in una Vista di un foglio di layout con un'altra Vista:

1. Attivare una scheda Foglio e l'area di lavoro Foglio.
2. Fare clic su Visualizza > Tessere > Orizzontale o Visualizza > Tessere > Verticale (oppure digitare Finestra).
3. Specificare l'opzione Allinea.
4. Specificare la modalità di allineamento Orizzontale o Verticale.
5. Specificare, su una vista, il punto base per l'allineamento.
6. La vista del passo 5 si allineerà sia orizzontalmente sia verticalmente.

   La finestra del passaggio 5 viene allineata in senso orizzontale o verticale.

  Usare SnapOggetto quando si specifica il punto di base e il punto di allineamento da usare come riferimento alla geometria esistente. Assicurarsi che la modalità ortogonale sia attivata quando si sposta una finestra già allineata a un'altra.

Accesso

Comando: Finestra
