BIM エンティティの既存の寸法の修正（Modifying Existing Dimensions for BIM Entities）

BIM エンティティの寸法を修正するには、次の方法があります:

• グリップ点を使用する
• プロパティ（Properties）パレットを使用する
• BIMDimensionEdit コマンドを使用する

BIMDimensionEdit コマンドを使用して、既存の寸法チェーンを修正します。

コマンドにより次のことができます。

• 寸法線に寸法点を追加
• 寸法線から寸法点を削除
• 同じ寸法チェーン内の追加の BIM エンティティに自動的に寸法付け
• BIM エンティティが除去されたときに、寸法チェーンを自動的に更新

寸法を修正するための専用ツールは、BIM リボン タブの注釈（Annotate）パネルにグループ化されています。

寸法線に寸法点を追加するには:

1. 次のいずれかを実行します。
   • リボンで、BIM > 注釈（Annotate） > 点を追加（Add Point） をクリックします。
   • メニューで、BIM > 寸法（Dimension） > 寸法編集（Dimension Edit） > 点を追加（Add Point）をクリックします。
   • BIMDimensionEdit と入力し、点を追加（Add points）オプションを指定します。
2. グラフィックス領域で、修正する寸法チェーンを指定します。
3. グラフィックス領域で、寸法付けする点を指定し、Enter キーを押します。
4. 寸法線のインデックスを指定し、Enter キーを押します。0 は、チェーンから最初の寸法線を意味します。

寸法チェーンから寸法点を削除するには:

1. 次のいずれかを実行します。
   • リボンで、BIM > 注釈（Annotate） > 点を除去（Remove Points） をクリックします。
   • メニューで、BIM > 寸法（Dimension） > 寸法編集（Dimension Edit） > 点を除去（Remove Point）をクリックします。
   • BIMDimensionEdit と入力し、点を除去（Remove points）オプションを指定します。
2. グラフィックス領域で、寸法点を除去する寸法チェーンを指定します。
3. BIM モデルで、除去する点を指定します。

   注記: 寸法チェーンからの補助線に対応する点のみ指定するようにしてください。

指定した寸法チェーン内の追加の BIM エンティティに寸法を付けるには:

1. 次のいずれかを実行します。
   • リボンで、BIM > 注釈（Annotate） > エンティティを追加（Add Entity） をクリックします。
   • メニューで、BIM > 寸法（Dimension） > 寸法編集（Dimension Edit） > エンティティを追加（Add Entity）をクリックします。
   • BIMDimensionEdit と入力し、エンティティを追加（Add Entity）オプションを指定します。
2. グラフィックス領域で、修正する寸法チェーンを指定します。
3. 寸法付けする BIM エンティティを指定し、Enter キーを押します。

   対応する寸法点が寸法チェーンに追加されます。

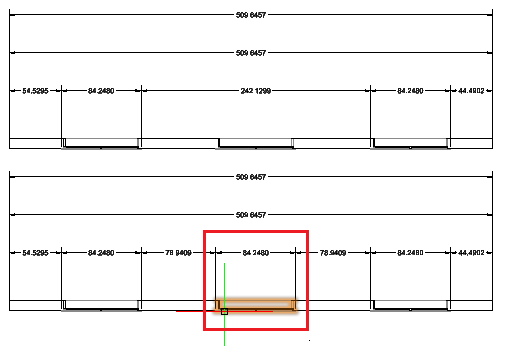

   たとえば、寸法チェーンで考慮する窓を指定できます。

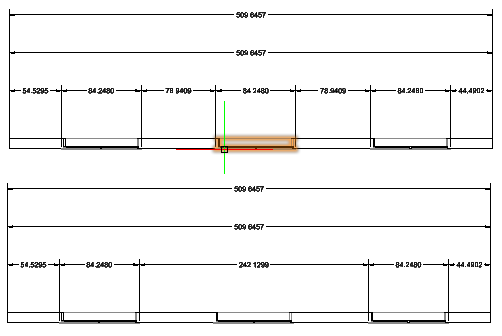

指定した寸法チェーンから BIM エンティティを切り離すには:

1. 次のいずれかを実行します。
   • リボンで、BIM > 注釈（Annotate） > エンティティを除去（Remove Entity） をクリックします。
   • メニューで、BIM > 寸法（Dimension） > 寸法編集（Dimension Edit） > エンティティを除去（Remove Entity）をクリックします。
   • BIMDimensionEdit と入力し、エンティティを除去（Remove Entity）オプションを指定します。
2. グラフィックス領域で、BIM エンティティを切り離す寸法チェーンを指定します。
3. 切り離す BIM エンティティを指定し、Enter キーを押します。

   指定した BIM エンティティに属する寸法点が、寸法チェーンから除去されます。



アクセス

コマンド: BIMDimensionEdit

メニュー: BIM > 寸法（Dimension） > 寸法編集（Dimension Edit）
