CustomBlock の基本¶

CustomBlock は、ルールと拘束を定義して、ブロックを図面に挿入するときに、サイズ、回転、および外観をすばやく変更できるようにするブロックです。

類似するブロックがプロジェクトに複数ある場合は、CustomBlock を使用します。CustomBlock により、作図時間は短縮され、管理するブロック数は減ります。

たとえば、1 つの CustomBlock を定義して、図面で長方形のテーブルと椅子を表すことができます。CustomBlock を使用すれば、椅子のサイズや相対位置を維持しながら、さまざまな長さのテーブルを表現できます。CustomBlock を修正して、椅子の数が異なるテーブル、または別のシェイプのテーブルを表現できます。

ex_custblock_rect ex_custblock_table_m

ジオメトリエンティティに加えて、CustomBlock 定義には、要素、アクティビティ、拘束などの特殊な機能が含まれています。

**要素**は、CustomBlock のグリップポイントとカスタムプロパティを定義します。
**アクティビティ**では、グリップポイントを操作してカスタムプロパティを修正するときに、CustomBlock 参照がどのように移動または変更されるかを指定します。
**拘束**は、CustomBlock のエンティティ間の関係を定義します。

ブロックエディタでブロック定義にフィーチャーを追加することにより、既存のブロックから CustomBlock を作成できます。

CustomBlock のフィーチャーでは次のことが可能です。

ブロック内のエンティティのサブセット上に追加のグリップポイントを作成して、移動、ストレッチ、回転、スケール、パターン化、ミラーができるようにする（要素とアクティビティ）

点、線形、極性、XY、回転、ミラーなどの要素は、ブロック内のジオメトリエンティティ上にグリップポイントを定義します。各要素にはアクティビティを適用できます。ブロック参照では、アクティビティはコマンドと同様に動作します。「要素の追加」を参照してください。
カスタムプロパティの定義済みのセットと値を定義する

**値テーブル**を使用して、カスタムプロパティ値のリストを CustomBlock に関連付けることができます。「 CustomBlock へのデータの関連付け」を参照してください。
ブロックエンティティ間の関係を維持するために特定の拘束を定義する。拘束を使った作業を参照してください。
特定の値および増減値（値のセット）にエンティティ寸法を制限
ブロック参照に表示するエンティティのセットを定義する

**表示状態**を使用して、ブロック参照に表示する CustomBlock のエンティティを指定できます。「 CutomBlock エンティティの表示のコントロール」を参照してください。

図面に CustomBlock を挿入した後、CustomBlock を選択し、CustomBlock 定義に追加したグリップポイントとカスタムプロパティを使用して CustomBlock の外観を修正できます。例：

特定の制約内でブロック参照を修正
ブロック内のバリアント間の選択
特定のエンティティのオンとオフを切り替えて外観を変更する
CustomBlock の挿入時に一連の基点を循環させる
事前定義されたセットおよび値からフォームとサイズを指定

注記: ブロック参照を CustomBlock 定義のデフォルト値にリセットするには、 ResetBlock コマンドを使用します。

簡易ブロックと CustomBlock の違い

簡易ブロックの参照には、ブロックの基点に常にグリップポイントが 1 つしかありません。CustomBlock 参照には追加のグリップポイントがあり、CustomBlock 定義で指定します。
簡易ブロックのすべてのブロック参照の外観は、まったく同じです。さらに、ブロック参照を変更すると、ブロック定義とすべてのブロック参照が変更されます。CustomBlock 参照は別の外観にすることができ、CustomBlock 定義とは別に修正できます。CustomBlock 参照を変更しても、すべての参照が更新されるわけではありません。

ブロックエディタ

ブロックエディタは、ブロックのジオメトリエンティティを作成および修正できる環境です。また、ブロックエディタには、拘束、要素、およびアクティビティを CustomBlock 定義に追加するためのツールが用意されています。

ブロックエディタを開くには、 EditBlock コマンドを使用します。「ブロックエディタの使用」を参照してください。

注記: ブロックエディタを開くと、CustomBlock ジオメトリのみが表示されます。座標系の原点は、ブロックの挿入点にあります。

要素とアクティビティの追加

ブロックエディタはいつでも使用して、ブロック定義に要素とアクティビティを追加できます。これにより、図面にブロックを挿入した後で、ブロックの外観をコントロールできます。

**アクティビティ**はブロックの変更方法を指定し、**要素**は、関連するアクティビティが影響する CustomBlock エンティティを指定します。

ブロックエディタでブロック定義を開き、修正する各エンティティ上に適切な要素をブロック参照内に配置して、必要なアクティビティを適用します。この要素は、ブロックエディタの外部に表示されるグリップポイントとカスタムプロパティを定義します。

ブロック参照では、各要素は、アクティビティに関連付けられた特殊なグリップポイントとして表示されます。要素によって定義されたカスタムプロパティは、**プロパティ（Properties）**パレットの**ユーザー定義（Custom）**の下に表示されます。グリップポイントを移動するかプロパティを修正すると、関連するアクティビティがトリガされ、CustomBlock 参照の外観が変更されます。

例:

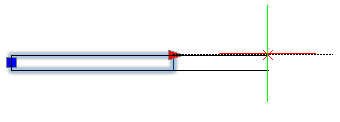

たとえば、線形要素（グリップポイントは 1 つ）をウォール沿いに置いて、挿入時にそれを変更することを指定します。ウォールの長さを変更するには、線形要素にストレッチアクティビティを割り当てます。ブロック参照では、グリップポイントを使用してウォールを延長できます。

ex_cust_block_action_stretch_01
