BIM 要素のラベル付け
[64 ビット バージョンのみ]
BIMLabel コマンドを使用し、BIM 図面の BIM 要素にラベルを付けて、詳細情報を提供します。
ソフトウェアが提供するラベル ライブラリには、BIM 要素の各カテゴリに対して事前定義されたラベルのセットが含まれます。また、BIM 要素の追加プロパティを表示するために使用できるユーザー定義ラベルを定義することもできます。
BIM モデルを修正すると、ラベルは BIM 要素に関連付けられたまま、自動的に更新されます。
コマンドにより次のことができます。
- 指定した 1 つ以上の BIM 要素にラベルを付けます
- BIM 要素にカテゴリ別のラベルを付けます
さらに専用ツールを使用すると、次の BIM 要素に個別に、または一度にすべてのラベルを付けることができます。
- ドア
- Windows
- 壁
ラベルを作成するための専用ツールは、BIM リボン タブの注釈（Annotate）パネルのフライアウトにグループ化されています。
指定した BIM 要素にラベルを付けるには:
注記: 開始する前に、ラベルとして使用するブロックが存在することを確認してください。
- BIM 要素にラベルを付ける BIM 図面を分離します。
- 次のいずれかを実行します。
- リボンで、BIM > 注釈（Annotate） > ラベルを挿入（Insert Label）をクリックします。
- メニューで、BIM > 注釈（Annotate） > ラベルを挿入（Insert Label）をクリックします。
- BIMLabel と入力します。
- ブロック定義の名前を入力し、Enter キーを押します。
注記: コマンドは、指定されたブロックを使用して、タイプに関係なく、指定されたすべての BIM 要素にラベルを付けます。
- グラフィック領域で、ラベルを付ける BIM 要素を指定し、Enter キーを押します。
指定したすべての BIM 要素にラベルが付けられます。
BIM 要素にカテゴリ別のラベルを付けるには:
- BIM 要素にラベルを付ける BIM 図面を分離します。
- 次のいずれかを実行します。
- リボンで、BIM > 注釈（Annotate） > ラベルを挿入（Insert Label）をクリックします。
- メニューで、BIM > 注釈（Annotate） > ラベルを挿入（Insert Label）をクリックします。
- BIMLabel と入力します。
- ブロック定義を指定します。
- カテゴリ（Category）オプションを指定します。
- ラベルを付ける BIM 要素のカテゴリを指定します。
- カテゴリの名前を入力し、Enter キーを押します。
- または -
? オプションを指定すると、利用可能なカテゴリがコマンド ウィンドウにリストされます。
- カテゴリの名前を入力し、Enter キーを押します。
- グラフィック領域で BIM 要素のセットを指定します。
指定したカテゴリの BIM 要素のみにラベルが付きます。
注記: カテゴリを指定しなかった場合は、選択したすべての BIM 要素に同じラベルが使用されます。
窓要素のラベル付け
窓ラベルを使用して、.dwg ファイル内の窓要素に番号を付けます。
BIM 図面内のすべての窓要素、または指定した窓要素のセットにラベルを付けることができます。選択項目のセットには、さまざまな BIM 要素を含めることができます。窓要素のみにラベルが付けられます。
指定した窓にラベルを付けるには:
注記: 開始する前に、ラベルとして使用するブロックが存在することを確認してください。
- BIM 要素にラベルを付ける BIM 図面を分離します。
- オプションで、窓要素のデフォルト ラベルを指定します。
- BIM ラベル ライブラリ（BIM Label Library）パレットで、窓（Windows）カテゴリのラベルを右クリックし、窓のデフォルトとして設定（Set as Default for Windows）を選択します。
- 次のいずれかを実行します。
- リボンで、BIM > 注釈（Annotate） > 窓にラベル付け（Label Windows）をクリックします。
- メニューで、BIM > 注釈（Annotate） > 窓にラベル付け（Label Windows）をクリックします。
- BIMLabel と入力します。
- デフォルト ラベルを指定しなかった場合は、ブロック定義を指定します。
- グラフィック領域で、ラベルを付ける窓を指定し、Enter キーを押します。
注記: 選択項目のセットには、任意の BIM 要素を含めることができます。窓要素のみにラベルが付けられます。
BIM 図面のすべての窓にラベルを追加するには:
注記: 開始する前に、ラベルとして使用するブロックが存在することを確認してください。
- BIM 要素にラベルを付ける BIM 図面を分離します。
- オプションで、窓要素のデフォルト ラベルを指定します。
- BIM ラベル ライブラリ（BIM Label Library）パレットで、窓（Windows）カテゴリのラベルを右クリックし、窓のデフォルトとして設定（Set as Default for Windows）を選択します。
- 次のいずれかを実行します。
- リボンで、BIM > 注釈（Annotate） > すべての窓にラベル付け（Label All Windows）をクリックします。
- メニューで、BIM > 注釈（Annotate） > すべての窓にラベル付け（Label All Windows）をクリックします。
- デフォルト ラベルを指定しなかった場合は、ブロック定義を指定します。
図面のすべての窓要素にラベルが付きます。
ドア要素のラベル付け
ドア ラベルを使用して、.dwg ファイル内のドア要素に番号を付けます。
BIM 図面内のすべてのドア要素、または指定したドア要素のセットにラベルを付けることができます。選択項目のセットには、さまざまな BIM 要素を含めることができます。ドア要素のみにラベルが付けられます。

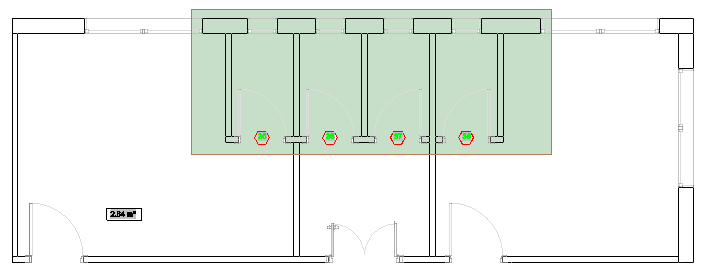

指定したドアにラベルを付けるには:
注記: 開始する前に、ラベルとして使用するブロックが存在することを確認してください。
- BIM 要素にラベルを付ける BIM 図面を分離します。
- オプションで、ドア要素のデフォルト ラベルを指定します。
- BIM ラベル ライブラリ（BIM Label Library）パレットで、ドア（Doors）カテゴリのラベルを右クリックし、ドアのデフォルトとして設定（Set as Default for Doors）を選択します。
- 次のいずれかを実行します。
- リボンで、BIM > 注釈（Annotate） > ドアにラベル付け（Label Doors）をクリックします。
- メニューで、BIM > 注釈（Annotate） > ドアにラベル付け（Label Doors）をクリックします。
- デフォルト ラベルを指定しなかった場合は、ブロック定義を指定します。
- グラフィック領域で、ラベルを付けるドア要素を指定し、Enter キーを押します。
注記: 選択項目のセットには、さまざまな BIM エンティティを含めることができます。ドア要素のみにラベルが付けられます。

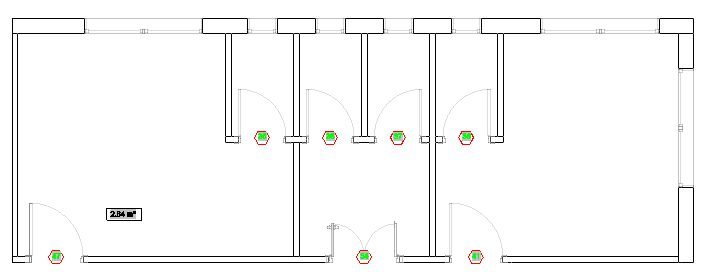

BIM 図面のすべてのドアにラベルを追加するには:
注記: 開始する前に、ラベルとして使用するブロックが存在することを確認してください。
- BIM 要素にラベルを付ける BIM 図面を分離します。
- オプションで、ドア要素のデフォルト ラベルを指定します。
- BIM ラベル ライブラリ（BIM Label Library）パレットで、ドア（Doors）カテゴリのラベルを右クリックし、ドアのデフォルトとして設定（Set as Default for Doors）を選択します。
- 次のいずれかを実行します。
- リボンで、BIM > 注釈（Annotate） > すべてのドアにラベル付け（Label All Doors）をクリックします。
- メニューで、BIM > 注釈（Annotate） > すべてのドアにラベル付け（Label All Doors）をクリックします。
- BIMLabel と入力し、ドア（Doors）カテゴリを指定します。
- デフォルト ラベルを指定しなかった場合は、ブロック定義を指定します。
図面のすべてのドア要素にラベルが付きます。
アクセス
コマンド: BIMLabel
リボン: BIM > 注釈（Annotate） > ラベルを挿入（Insert Label）
