指定したエンティティのセットの整列

AlignX コマンドを使用して、最初に選択したエンティティに基づいて指定したエンティティのセットを整列させます。

次のエンティティを整列できます。

• スプライン、ポリライン、および線
• 円弧、円、楕円、および楕円円弧
• 文字エンティティ（注釈および簡易注釈）
• ハッチング、イメージ、およびブロック
• 寸法

指定したエンティティのセットを整列するには:

1. 次のいずれかを実行します。
   • リボンで、ホーム（Home） > 修正（Modify） > AlignX を選択します。
   • メニューで、修正（Modify） > AlignX をクリックします。
   • AlignX と入力します。
2. グラフィック領域で適切なエンティティを選択します。
3. 整列する他のエンティティをすべて選択して Enter キーを押します。
4. 位置合わせオプションを指定します。
   • 上へ
   • 下へ
   • 左(L)
   • 右(R)
   • 垂直方向の中心
   • 水平方向の中心
   • 中心点

   エンティティは、選択した最初のエンティティの指定された側に整列されます。

5. Enter キーを押します。

例:

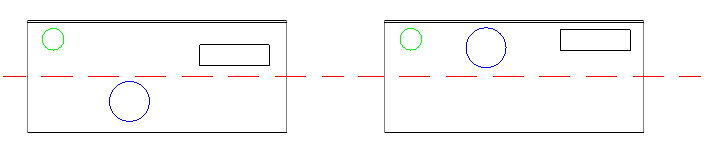

• 最初に選択したエンティティ: 緑色の円
• 位置合わせ（Alignment）：上へ

• 最初に選択したエンティティ: 青い円
• 位置合わせ（Alignment）：下へ

• 最初に選択したエンティティ: 青い円
• 位置合わせ（Alignment）：水平方向の中心

アクセス

コマンド: AlignX

メニュー: 修正（Modify） - AlignX

リボン: ホーム（Home） > 修正（Modify） > AlignX
