2D 나선형 및 3D 나선 작성

Helix 명령을 사용하여 2D 나선형과 3D 나선을 작성합니다.

나선형과 나선은 고유한 도면요소입니다. 2D 나선형과 3D 나선을 경로로 사용하여 나사산, 스프링 및 나선형 계단을 작성할 수 있습니다. 예를 들어 나선을 따라 2D 도면요소를 스윕하고 나사산 볼트를 작성할 수 있습니다.

다음 도면요소를 작성할 수 있습니다.

• 2D 나선형
• 원추형 3D 나선
• 원통형 3D 나선

해당 위치를 정의하는 축을 기준으로 3D 나선을 작성합니다. 축은 두 개의 점(밑면 중심점과 윗면 중심점)을 지정하거나 밑면 중심점과 높이를 지정하여 정의합니다. 나선 축은 수직이거나 비스듬할 수 있습니다.

나선을 작성한 후에는 도면요소 맞물림이나 속성 팔레트를 사용하여 수정할 수 있습니다. 2D 나선형 및 3D 나선 수정을 참고하십시오.

나선 매개변수

나선을 스케치하려면 다음 매개변수를 지정합니다.

• 축 위치. 나선 위치를 정의합니다. 축의 밑면 중심점과 끝점을 지정합니다.
• 밑면 반지름 또는 밑면 지름. 밑면 반지름 또는 지름을 지정하여 나선 밑면(위에서 내려다볼 때 나선으로 생성되는 원)을 정의합니다.
• 윗면 반지름 또는 윗면 지름. 윗면 반지름 또는 지름으로 나선 맨 위의 원을 정의합니다. 밑면 및 윗면 반지름 또는 지름은 0이 아니어야 합니다.
  • 원통형 나선을 작성하려면 밑면 반지름(또는 지름)과 윗면 반지름(또는 지름)에 같은 값을 지정합니다.

  • 원추형 나선을 작성하려면 밑면 반지름(또는 지름)과 윗면 반지름(또는 지름)에 다른 값을 지정합니다.
• 높이. 나선 높이와 방향을 Z축으로 정의합니다.
  • 양수 값. Z축의 양의 방향으로 나선(나선형)을 작성합니다.
  • 0(영). 2D 나선형을 작성합니다.
  • 음수 값. Z축의 음의 방향으로 나선(나선형)을 작성합니다.
• 회전. 나선의 회전 수를 지정합니다. 높이를 지정하고 나면 명령을 통해 지정된 수의 회전이 균일하게 분포됩니다.
• 피치. 나선 축을 따라 측정되는 두 회전 사이의 간격을 지정합니다. 피치를 지정하면 회전 수가 자동으로 계산됩니다. 피치가 높을수록 회전 수는 적습니다.
• 방향. 나선이 비틀리는 방향, 즉 시계방향(CW) 또는 시계반대방향(CCW)을 정의합니다.

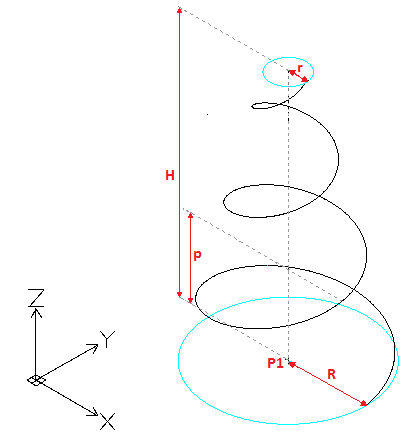

P1 - 축 위치 R - 밑면 반지름 r - 윗면 반지름 H - 높이 p - 피치 회전 수 = 3

작성 방법

다음을 지정하여 3D 나선을 작성할 수 있습니다.

• 높이(기본값을 가진 기타 매개변수)
• 회전 수 및 높이. 회전 수는 지정된 높이 내에서 같은 간격으로 생성됩니다.
• 피치 및 높이. 회전 수는 자동으로 계산됩니다.
• 나선형의 회전 수 및 피치. 높이는 자동으로 계산됩니다.

2D 나선형 작성하기:

1. 다음 중 하나를 수행합니다.
   • 리본에서 홈 > 그리기 > 나선을 클릭합니다.
   • 메뉴에서 그리기 > 나선을 클릭합니다.
   • Helix를 입력합니다.
2. 그래픽 영역에서 밑면 중심점(P1)을 지정하여 2D 나선형 위치를 정의합니다.
3. 다음 중 하나를 수행합니다.

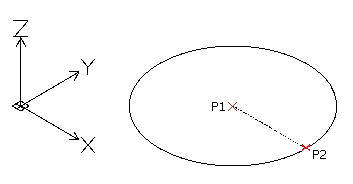

   • 점(P2)을 지정하여 밑면 반지름을 정의합니다.

     이 점은 시작점을 정의합니다.



     - 또는 -

     다음을 수행합니다.

     1. 값을 입력하여 밑면 반지름을 정의합니다.
     2. 시작 각도를 지정합니다.
   • 지름 옵션을 지정하고 다음을 수행합니다.
     1. 밑면 지름을 지정합니다.
     2. 2D 나선형 시작점을 지정하거나 시작 각도 값을 입력합니다.

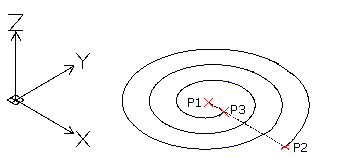

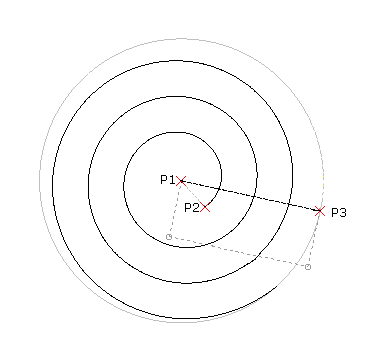

4. 윗면 반지름(P3)을 지정합니다.

   - 또는 -

   지름 옵션을 지정하고 윗면 지름을 지정합니다.



5. 필요에 따라 방향 및 회전 옵션을 지정합니다. 나선 매개변수를 참고하십시오.

   예를 들어 회전 수로 5를 지정합니다.

6. 나선 높이로 0을 지정합니다.



   나선형을 작성한 후에는 도면요소 맞물림이나 속성 팔레트를 사용하여 수정할 수 있습니다. 2D 나선형 및 3D 나선 수정을 참고하십시오.

3D 나선 작성하기:

1. 다음 중 하나를 수행합니다.
   • 리본에서 홈 > 그리기 > 나선을 클릭합니다.
   • 메뉴에서 그리기 > 나선을 클릭합니다.
   • Helix를 입력합니다.
2. 그래픽 영역에서 밑면 중심점(P1)을 지정하여 나선 위치를 정의합니다.
3. 다음 중 하나를 수행합니다.
   • 점(P2)을 지정하여 밑면 반지름을 정의합니다.

     이 점은 나선 시작점을 정의합니다.



     - 또는 -

   • 다음을 수행합니다.
     1. 값을 입력하여 밑면 반지름을 정의합니다.
     2. 시작 각도를 지정합니다.

   - 또는 -

   지름 옵션을 지정하고 다음을 수행합니다.

   1. 밑면 지름을 지정합니다.
   2. 나선 시작점을 지정하거나 시작 각도 값을 입력합니다.
4. 윗면 반지름(P3)을 지정합니다.

   - 또는 -

   지름 옵션을 지정하고 윗면 지름을 지정합니다.



   참고: 윗면 반지름(또는 지름)의 기본값은 항상 밑면 반지름(또는 지름)의 값입니다. 원통형 3D 나선을 작성하려면 윗면 반지름(또는 지름)의 기본값을 사용하십시오.

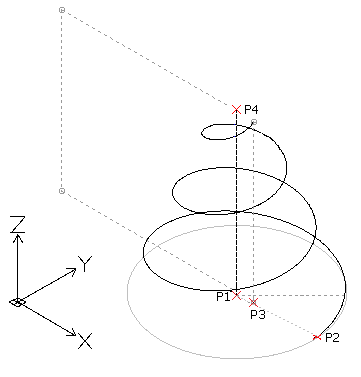

5. 나선의 높이(P4)를 지정합니다.



   - 또는 -

   필요에 따라 다음 옵션을 사용합니다. 나선 매개변수를 참고하십시오.

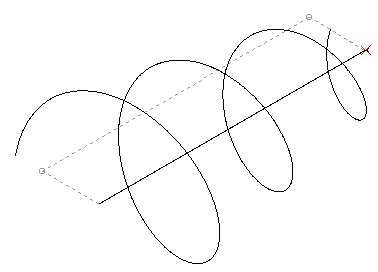

   • 축 끝점. 나선 축의 끝점을 지정합니다. 끝점은 축의 길이와 나선의 방향을 정의합니다.

       팁: 3D 환경에서는 축 끝점을 어디에나 지정할 수 있습니다. 나선을 특정 각도로 스케치하려면 이 옵션을 사용하십시오.



   • 방향. 나선이 비틀리는 방향을 지정합니다.

   • 피치. 나선의 두 회전 사이 간격을 지정합니다.
   • 회전. 나선의 회전 수를 지정합니다.
6. Enter 키를 누릅니다.

   나선을 작성한 후에는 도면요소 맞물림이나 속성 팔레트를 사용하여 수정할 수 있습니다. 2D 나선형 및 3D 나선 수정을 참고하십시오.

2D 나선형 및 3D 나선 수정

도면요소 맞물림이나 속성 팔레트를 사용하여 2D 나선형과 3D 나선을 수정합니다.

다음 속성을 수정하려면 도면요소 맞물림을 사용합니다.

• 축 위치
• 시작점
• 밑면 반지름
• 윗면 반지름
• 높이
• Z축 방향

다음과 같은 기타 속성을 수정하려면 속성 팔레트를 사용합니다.

• 비틀림 방향
• 회전 수
• 피치

또한 나선을 작성하거나 수정할 때 일정하게 유지되는 치수인 구속을 선택할 수 있습니다.

• 피치. 피치 값은 상수입니다. 높이가 변경되면 회전 수가 계산됩니다.
• 회전. 회전 수는 상수입니다. 높이가 변경되면 회전 사이 간격이 계산됩니다.
• 높이. 도면요소 맞물림을 사용해 높이를 변경하면 회전 수는 변경되지 않고 회전 사이 간격이 계산됩니다.

액세스

명령: Helix

리본: 홈 > 그리기 > 나선

메뉴: 그리기 > 나선
