해치, 채우기 및 그라데이션 작성 정보
도면을 해칭으로 채우면 설명을 더하고 재질과 영역을 구분하는 데 도움이됩니다. 도면 작성과 같은 일부 도면 작업에서는 도면의 명확성과 판별성을 높일 수 있는 해치 패턴이 필요합니다.
패턴과 함께, 닫힌 영역이나 지정한 도면요소를 단색이나 색 그라데이션으로 채울 수 있습니다. 해치와 같이, 색 채우기는 도면에 의미를 부여하고 재질과 영역을 구별하는 데 도움이 됩니다.
이 항목에서는 다음 내용을 설명합니다.
해치, 채우기 및 그라데이션 추가
다음 명령을 사용하여 해치 및 채우기를 추가할 수 있습니다.
- Hatch - 지정한 도면요소의 닫힌 영역을 해치 패턴으로 채웁니다.
- -Hatch - 이 명령은 Hatch 명령의 명령 창 변형입니다.
- FillArea - 닫힌 영역이나 지정한 도면요소를 단색이나 색 그라데이션으로 채웁니다.
해치 패턴 및 채우기 선택
다양한 해치 패턴을 사용하여 영역에 해치를 작성하거나 지정된 색상으로 영역을 채울 수 있습니다.
사용할 수 있는 해치 옵션은 다음과 같습니다.
- 미리 정의된 패턴: ISO 및 ANSI 규격 패턴과 특정 산업에서 일반적으로 사용되는 패턴
- 사용자 정의 패턴: 사용자가 작성한 패턴
- 사용자 정의 패턴: 지정된 각도 및 간격으로 결정되는 패턴
- 경계 영역을 현재 색상으로 채우는 솔리드 해치
또한 기존 해치와 동일한 속성을 가진 해치를 작성할 수 있습니다. 경계 해치 작성 및 채우기에 대한 동작 옵션 설정을 참고하십시오.
참고: MirrorHatch 명령을 사용하여 Mirror 및 Flip 명령을 적용할 때 해치 및 그라데이션 채우기가 반사되거나 패턴 방향을 유지하는지 여부를 지정합니다.
해치 시작점 지정
기본적으로, 닫힌 영역에 해치를 작성할 때는 도면의 원점에서 해치 패턴이 시작됩니다. 그 결과, 더 복잡한 해치 패턴은 경계 또는 다른 해치와 제대로 정렬되지 않을 수 있습니다.
적절한 위치에 다른 시작점을 지정할 경우 정의된 점에서 시작되는 해치가 작성됩니다. 예를 들어, 인접한 해치 패턴을 정렬하여 해당 해치에 적합한 시작점을 설정하여 해치 패턴을 다른 해치 패턴 위에 일치시키거나 적용할 수 있습니다.
해치 시작점은 다음과 같이 정의할 수 있습니다.
- 현재 도면 원점(기본값)
- 경계 내부 또는 외부의 지정된 위치
- 경계의 구석 점
경계 지정
경계는 닫힌 영역을 이루는 도면요소 세트입니다. 경계에 속해 있지 않은 도면요소는 무시됩니다.
참고: 영역이 완전히 닫히지 않은 경우 해치 경계를 결정할 수 없습니다.
다음과 같은 여러 가지 방법으로 경계를 정의할 수 있습니다.
- 닫힌 영역을 정의하는 도면요소 세트 선택
- 닫힌 영역 내에서 점 지정: 경계 도면요소를 작성하려면 닫힌 영역 내에 최소 한 개의 점이 필요합니다. 다른 경계 도면요소를 작성하려면 추가 내부점을 지정합니다.
- 폴리선과 유사하게 경계 작성 (-Hatch 명령만)
경계에는 해치를 작성하거나 작성하지 않을 수 있는 닫힌 내부 영역이 포함될 수 있습니다. 내부 영역은 완전히 경계 영역 내에 있는 닫힌 내부 영역입니다.
추가 옵션을 사용하여 닫히지 않은 영역과 내부 영역을 처리할 수 있습니다. 해치 및 그라데이션 채우기에 대한 추가 옵션 설정을 참고하십시오.
복잡한 도면에서 경계 찾기
큰 도면 내에서 내부점을 선택하여 경계를 지정할 때 분석할 도면요소 세트를 지정하여 경계 탐지를 최적화할 수 있습니다.
도면요소 세트를 지정하려면 이른바 도면요소 그룹을 정의해야 하며, 여기에는 다음이 포함될 수 있습니다.
- 그래픽 영역에서 지정된 도면요소
- 현재 뷰포트에서 보이는 모든 도면요소
내부점을 사용하여 경계를 지정할 때 분석할 도면요소 세트를 지정합니다. 해치 및 그라데이션 채우기에 대한 추가 옵션 설정을 참고하십시오.
해치 형상 변경
기본적으로 해치는 경계에 연결됩니다. 해치 경계의 맞물림 점을 편집하여 해칭 도면요소의 형상을 변경할 수 있습니다. 경계 형상을 변경하면 해치 형상이 자동으로 업데이트됩니다.
해치와 경계 사이의 연결을 비활성화하면 해치 맞물림 점을 사용하여 새 경계 설정에 따라 해치의 형상을 직접 조작할 수 있습니다. 연결되지 않은 해치 도면요소의 맞물림 점 위로 마우스를 이동하면 지정된 맞물림 점의 유형에 따라 편집 옵션이 있는 메뉴가 표시됩니다. 예를 들어, 선형 세그먼트의 경우 세그먼트를 원호로 변환하거나 정점을 추가하도록 선택할 수 있습니다.
이 방법을 사용하여 폴리선, 선, 영역, 스플라인, 원, 타원과 같은 새로운 닫힌 윤곽선을 채우기 위해 원래 경계가 삭제되거나 이동된 해치를 조정할 수 있습니다.
참고: 옵션 대화 상자의 사용자 설정 페이지에서 관련 해치 및 경계 유지 옵션은 해치와 경계 사이의 연결을 제어합니다. 그러면 해치 맞물림 점을 사용하여 새 경계 설정에 따라 해치 형상을 직접 조작할 수 있습니다.
기존 경계에 따라 해치 형상을 변경하는 방법:
시작 전: 옵션 대화 상자의 사용자 설정 페이지에서 관련 해치 및 경계 유지 옵션을 비활성화합니다.
- 그래픽 영역에서 수정할 해치를 지정합니다.
모든 맞물림 점이 표시됩니다.
- 맞물림 점을 오른쪽 클릭하고 상황에 맞는 메뉴에서 정점 편집 옵션을 지정합니다.
참고: 지정된 맞물림 점에 따라 메뉴의 옵션이 다를 수 있습니다.
- 늘이기. 지정된 위치로 해치를 이동합니다.
- 정점 삽입. 다음 세그먼트의 중간점에 다른 정점을 삽입합니다.
- 호로 변환/선으로 변환. 다음 세그먼트가 선형 세그먼트인 경우 호로 변환하고 곡선 세그먼트인 경우 선으로 변환합니다. 선형 세그먼트를 호 세그먼트로 변환하는 경우 호가 통과하도록 만들 점을 지정합니다.
- 정점 삭제. 현재 정점을 삭제합니다.

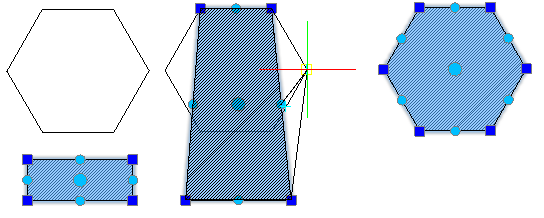

예:
해치 표시 옵션 설정
필요에 따라, 해치가 작성된 도면요소를 더 잘 표시하고 선택하기 위해 다음 옵션을 사용합니다.
- 배치: 기본적으로, 해치는 해치 경계를 더 쉽게 선택할 수 있도록 해치 경계 뒤에 작성됩니다. 해치 경계의 뒤 또는 앞은 물론, 다른 모든 도면요소의 뒤 또는 앞에도 해치를 작성할 수 있습니다. 경계 해치 작성 및 채우기에 대한 동작 옵션 설정을 참고하십시오.
- 투명도: 해치 아래의 도면요소가 더 잘 보이도록 해치 투명도를 제어할 수 있습니다. 이 옵션은 단색 채우기에 특히 유용합니다. 해치 및 그라데이션 채우기에 대한 추가 옵션 설정을 참고하십시오.
- 주석 배율 조정: 해치를 작성하거나 편집할 때 주석 배율 조정을 적용하는지 여부를 지정할 수 있습니다. 레이아웃 시트에서 뷰포트의 배율을 변경하면 해치 도면요소는 자동으로 해치 크기를 유지합니다. 이 속성은 레이아웃 시트의 뷰포트에서 유사한 패턴 크기를 보장합니다. 경계 해치 작성 및 채우기에 대한 동작 옵션 설정을 참고하십시오.
액세스
명령: Hatch
메뉴: 도면 > 해치
