형상 측정

MeasureGeometry 명령을 사용하여 단일 명령으로 거리, 반지름, 각도, 면적을 측정합니다.

MeasureGeometry 명령은 다음 명령과 동일한 계산을 수행하는 옵션을 제공합니다.

계산하려는 면적에 형상의 중요 점(예: 도면요소의 시작점 또는 끝점)이 있으면 도면요소 스냅을 사용합니다.

형상을 측정하는 방법:

  1. 도구 > 조회 > 형상 측정을 클릭합니다(또는 MeasureGeometry 입력).
  2. 옵션을 지정합니다.
    • 거리. 지정된 두 점 사이의 거리를 측정합니다.
    • 반경 . 지정된 호, 원 또는 폴리선 호 세그먼트의 반지름을 측정합니다.
    • 각도. 지정된 호 또는 두 개의 지정된 선 또는 폴리선 세그먼트에 해당하는 각도를 측정합니다. 표시되는 측정값은 그래픽 영역에서 지정한 도면요소에 따라 다릅니다.
    • 면적. GetArea 명령과 동일한 방법으로 도면요소를 지정하거나 측정할 면적을 구성하는 점을 지정하여 면적과 둘레를 계산합니다. 결과 측정값으로는 닫힌 면적의 둘레, 열린 폴리선 윤곽선의 길이, 원 및 타원의 원주도 표시됩니다.

      옵션을 지정합니다.

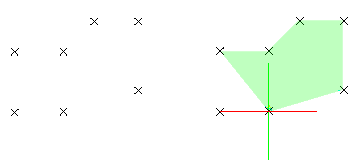

      • 점 지정. 측정할 면적을 구성하는 점으로 정의된 면적 및 둘레를 계산합니다. 정의된 면적은 점을 지정할 때 그래픽 영역에서 동적으로 강조 표시됩니다.

      • 도면요소 지정. 일반 기하 영역(원, 타원, 호 또는 폴리선 윤곽선 등)을 계산합니다. 닫히지 않은 도면요소를 지정할 경우 닫힌 것으로 해서 면적이 계산됩니다.
      • 추가. 더하기 모드를 켜고 점을 지정하거나 도면요소 지정 옵션을 사용하여 부분 면적을 지정할 때 전체 면적을 계산합니다. 면적 및 둘레 측정값이 표시됩니다.

        예: 다양한 형상의 면적을 더해 총 면적을 확인합니다.

      • 빼기. 빼기 모드를 켜고 총 면적에서 지정된 면적을 뺍니다. 면적 및 둘레 측정값이 표시됩니다.

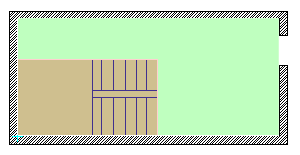

        예: 방의 면적에서 계단이 차지하는 면적을 뺍니다.

      형상을 일반 형상으로 나누고 더하기 및 빼기 옵션을 사용하여 단일 연산 중에 면적을 계산합니다.

액세스

명령: MeasureGeometry

메뉴: 도구 > 조회 > 형상 측정
