BIM 그리드 선 치수 기입

눈금은 BIM 프로젝트에서 기둥과 벽과 같은 구조 요소를 배치하는 데 유용한 보조 요소입니다.

그리드는 일련의 레이블이 지정된 선으로 구성됩니다.

BIM 도면에서 그리드 선 사이의 거리를 측정하려면 BIMGridDimension 명령을 사용하십시오. 이 명령은 하나의 그리드 선 시퀀스만 치수화합니다.

그리드 선 시퀀스 치수 기입하기:

1. 다음 중 하나를 수행합니다.

   • 리본에서 BIM > 주석 > **BIM 그리드 선 치수**를 클릭합니다.

   • 메뉴에서 **BIM > 치수 > 그리드 선 치수**를 클릭합니다.

   • **BIMGridDimension**을(를) 입력하십시오.

2. 그래픽 영역에서 시퀀스에서 치수를 기입할 그리드 선을 지정합니다.

   커서를 이동하면, 치수선이 나타납니다.

3. 치수선을 배치할 위치를 지정하려면 클릭합니다.

두 점을 지정하여 그리드 선을 치수화하려면:

1. 다음 중 하나를 수행합니다.

   • 리본에서 **BIM > 주석 > 치수 체인 > BIM 그리드 선 치수**를 클릭하십시오.

   • 메뉴에서 **BIM > 치수 > 그리드 선 치수**를 클릭합니다.

   • **BIMGridDimension**을(를) 입력하십시오.

2. 2점(P) 옵션을 지정합니다.

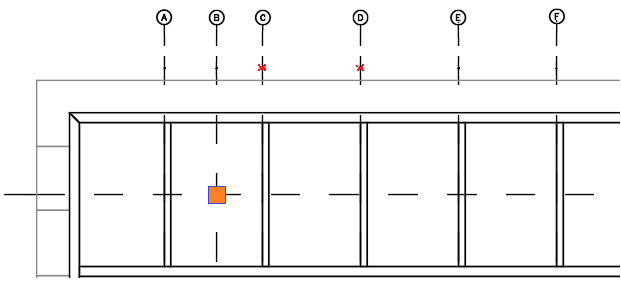

3. 그래픽 영역에서, 치수를 기입할 시퀀스에 있는 그리드 선의 한 점을 클릭하여 치수선의 위치를 지정합니다.

4. 다른 그리드 선을 클릭하여 두 번째 점을 지정합니다.

   그리드 선의 전체 순서에 대해 치수선이 생성됩니다.

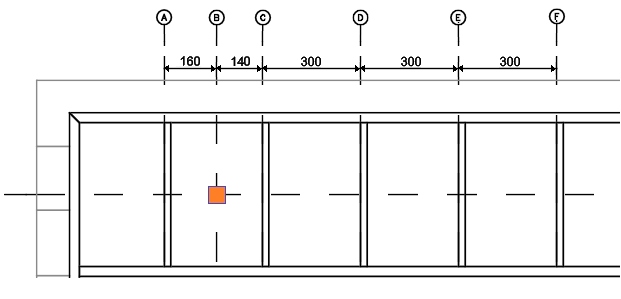

예:

액세스

명령: BIMGridDimension

메뉴: BIM > 치수 > 그리드 선 치수

리본: BIM > 주석 > 치수 체인 > BIM 그리드 선 치수
