치수 사이의 간격 조정

SpaceDimension 명령을 사용하여 겹치거나 간격이 같지 않은 평행 선형 또는 동심 각도 치수 사이의 간격을 조정합니다. 평행 선형 치수와 각도 치수의 간격을 자동으로 또는 지정된 거리로 지정할 수 있습니다.

이 명령은 지정된 치수 사이에 동등 간격을 적용합니다.

간격 값을 0으로 사용하여 선형 또는 각도 치수 계열을 일렬로 정렬할 수 있습니다.

치수 사이의 간격 조정:

1. 다음 중 하나를 수행합니다.

   • 리본에서 **주석 > 치수 > 간격 조정**을 클릭합니다.

   • 메뉴에서 **치수 > 간격 조정**을 클릭합니다.

   • **SpaceDimension**을 입력합니다.

2. 그래픽 영역에서 기준 치수로 사용할 치수를 지정합니다.

3. 간격 값을 지정하고 Enter 키를 누릅니다.

4. 다음 중 하나를 수행합니다.

   • 자동 옵션을 지정하고 Enter 키를 누릅니다.

     지정된 치수에는 선택된 기준 치수의 치수 스타일에서 지정한 텍스트 높이에 따라 균등하게 간격이 지정됩니다. 거리는 치수 텍스트 높이의 두 배입니다.

   • 간격을 지정할 치수를 지정하고 Enter 키를 누릅니다.

     지정된 치수에는 지정된 거리에서 균등하게 간격이 지정됩니다.

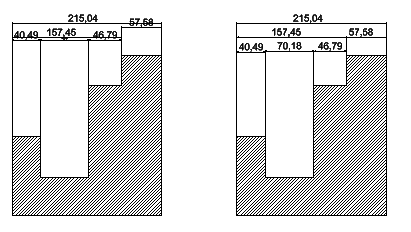

예:

액세스

명령: SpaceDimension

리본 메뉴: 주석 > 치수 > 공간 조정

메뉴: 치수 > 공간 조정

부모 주제

기존 치수 수정
