엔티티 자르기¶

Trim 명령을 사용하여 하나 이상의 도면요소로 정의된 모서리에서 도면요소를 정밀하게 자릅니다.

다음 사항을 고려합니다.

선, 무한선, 광선, 폴리선, 원, 호, 타원, 스플라인 및 해치를 절단 모서리로 사용하여 선택한 도면요소를 자릅니다.
해치를 절단 모서리로 사용할 수 있지만 해치에서 해치를 자를 수는 없습니다. 잘려진 해치는 해치가 작성된 다른 영역으로 분할된 경우에도 변경된 경계 도면요소와의 연결성을 유지합니다. 분할된 해치는 하나의 도면요소를 유지하지만 EditHatch 명령을 사용하여 분할된 해치를 개별 도면요소로 분리할 수 있습니다(대화 상자 옵션 각 경계에 해치 작성). 그라데이션에도 동일하게 적용됩니다.
치수, 노트, 기본 노트, 영역 또는 블록은 자를 수 없지만 절단 모서리로 사용할 수는 있습니다.

폴리라인을 절단 모서리로 선택하면, 명령이 해당 중심선에서 트림합니다.

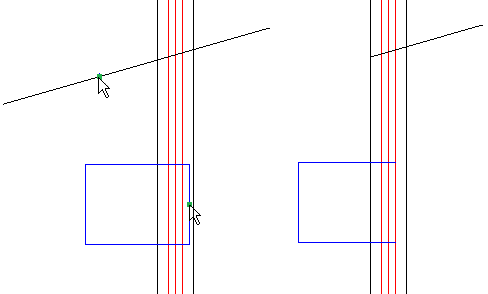

RichLine을 절단 모서리로 선택하면, 명령이 첫 번째 교차선에서 잘라냅니다.
시트에서는 뷰포트가 절단 모서리가 될 수 있습니다.

엔티티를 자르려면:

다음 중 하나를 수행합니다.
- 리본에서 **홈 > 수정 > 자르기**를 클릭합니다.
- 메뉴에서 **수정 > 자르기**를 클릭합니다.
- 명령 프롬프트에 **Trim**을 입력합니다.
그래픽 영역에서 절단 모서리로 구성할 도면요소를 선택합니다.

참고: RichLine을 지정한 경우, 해당 명령어는 첫 번째 교차선에서 엔티티를 자릅니다.
Enter 키를 누릅니다.
그래픽 영역에서, 트림할 측면에 있는 엔티티를 선택하거나 옵션을 지정합니다:
- 교차. 두 개의 반대점으로 결정된 직사각형 안에 있거나 직사각형과 교차하는 도면요소를 선택합니다. 교차 선택이 구별되지 않을 경우 **자르기**는 정의된 직사각형을 첫 번째 점에서부터 마주치는 첫 번째 도면요소까지 시계 방향으로 따라서 선택을 해결합니다.
- 교차선. 울타리 선택 방법을 사용하여 울타리 선이 교차하는 측면에서 도면요소를 자릅니다.
- 동작. 많은 수의 엔티티에 명령을 사용할 때, 트리밍 절단 모서리로 고려되는 엔티티 집합을 줄일 수 있습니다.
  - 표준. 모든 지정된 엔티티를 절단 모서리로 간주합니다.
  - 빠르게. 모든 엔티티를 자르기 모서리로 선택할 때, 현재 뷰에서 보이는 엔티티만 고려합니다.
- 모서리. 연장될 경우 도면요소와 교차하는 자르기 모서리까지 자릅니다. 잘라낼 도면요소는 실제로, 자르기 모서리와 교차하지 않아도 됩니다. 가상 교차점에서 자르려면 모서리 옵션을 지정한 후 연장 옵션을 지정합니다.
- 지우기. Trim 명령을 종료하지 않고 불필요한 도면요소를 삭제합니다.
- 프로젝트. 투영 모드를 CCS**(활성 사용자 정의 좌표계의 X-Y 평면), **없음 또는 **보기**로 설정합니다.
- 실행 취소. 최근 실행한 자르기 작업을 취소합니다.
- 펜스. 펜스 선이 교차하는 쪽의 엔티티를 자릅니다.
- Shift + 선택. Shift 키를 누른 채 도면요소를 선택하면서 도면요소를 연장합니다.
Enter 키를 누릅니다.
