해치의 패턴 작성¶

PatternHatch 명령을 사용하여 블록 도면요소, 이미지, 외부 참조 또는 마스크를 사용하여 해치를 작성합니다.

구성을 즐겨찾기로 저장하여 나중에 다른 프로젝트와 도면에 사용할 수 있습니다.

tip 참고: 선택한 경계는 도면에 따라 달라지므로 저장할 수 없습니다. 따라서 해치를 다른 모양이나 경계에 적용할 수 있습니다.

블록, 이미지 또는 외부 참조에서 해치 패턴 작성:

다음 중 하나를 수행합니다.
- 리본에서 **XtraTools > 그리기 > 패턴 해치**를 클릭합니다.
- 메뉴에서 **XtraTools > 그리기 > 패턴 해치**를 클릭합니다.
- **PatternHatch**를 입력합니다.
대화 상자의 **유형**에서 해치에 사용할 패턴 유형을 선택합니다.
- 블록. 미리 정의된 블록을 선택하여 해치 패턴에 사용할 수 있습니다.
- 이미지. 이미지를 선택할 수 있습니다.
- 외부 참조. 해치 패턴의 외부 참조 파일을 선택할 수 있습니다.
- 마스크. 해치 패턴에 마스크 개체를 사용할 수 있습니다.
패턴**에서 **찾아보기 를 클릭하고 패턴으로 사용할 블록, 이미지 또는 외부 참조 파일을 선택합니다.
**크기 및 위치**에서 옵션을 지정합니다.
- 해치 패턴의 배율에 사용할 X와 Y 배율 값을 지정합니다.
- 패턴 사이의 수평/수직 거리를 지정합니다.
- 원점 또는 초기 패턴 위치를 지정합니다. 도면요소 지정 |도면요소_지정| 을 사용하여 그래픽 영역에서 원점을 선택할 수 있습니다.
- 패턴의 회전 각도를 지정합니다. 회전 각도 를 사용하여 그래픽 영역에서 회전 각도를 정의할 수 있습니다.
참고: 엔티티에서 추출 기능을 사용하여 도면의 엔티티에서 패턴 유형과 이름을 추출할 수 있습니다. 따라서 도면에 패턴을 배치하고 이를 사용하여 해치를 생성할 수 있습니다.

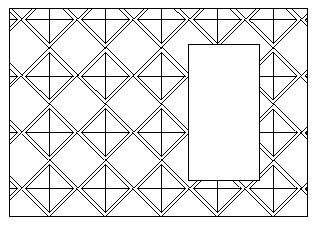

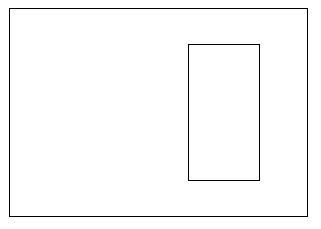

경계를 지정할 방법을 선택합니다.
- 도면요소 지정 . 경계를 이루는 도면요소를 선택할 수 있습니다.
- 점 지정 |점_지정| . 닫힌 영역의 점을 클릭하여 경계를 정의할 수 있습니다.
- 경계 재작성 |경계_재작성| . 경계를 제거한 후 대치합니다(EditHatch 명령을 사용하는 경우에만 활성화됨).
- 경계 도면요소 삭제 |경계_도면요소_삭제| . 경계를 이루는 도면요소 세트에서 경계를 제거합니다.
- 경계 도면요소 강조 표시 |경계_도면요소_강조_표시| . 도면에 경계를 표시합니다.
**도면요소 유형**에서 해치를 익명 블록 또는 도면요소 그룹으로 작성할 것인지를 지정합니다. **마스크**를 선택하면 블록 도면요소로만 해치를 작성할 수 있습니다.

|팁| 해치를 블록으로 생성하여 편집할 수 있도록 하는 것이 좋습니다. 엔티티 그룹은 편집할 수 없습니다.
**한계**에서 경계에서의 해치 동작을 정의합니다.
- 도면요소 잘라내기: 이 옵션을 활성화하면 지정한 경계를 초과하는 패턴 도면요소를 자릅니다. 비활성화하면 패턴 도면요소가 한계를 초과할 수 있습니다. 예를 들어, 지형에서 나무를 나타낼 때 나무 표현을 잘라내지 않으려는 경우 이 옵션을 사용할 수 있습니다.
- 초과 도면요소 그리기: 비활성화하면 경계 제한을 초과하는 도면요소가 표시되지 않습니다. 예를 들어, 이 옵션은 주차장에서 주차 위치를 나타낼 때 정의된 경계를 초과하는 위치를 표시하지 않으려는 경우에 사용할 수 있습니다.
**곡선 공차**에서 곡선 경계의 근사치에 대한 정밀도를 지정합니다(지정된 선분의 중간점과 호 사이의 최대 거리).

참고: 블록이나 이미지를 사용할 때, 표준 제한자 경계가 사용됩니다. 표준 제한자 경계는 직선 세그먼트만 포함할 수 있으므로, 경계에 곡선 세그먼트가 포함된 경우 직선 세그먼트를 사용하여 유사한 모양으로 변환되어야 합니다.
**미리보기**를 클릭하여 결과 해치를 작성하지 않고 확인합니다.

필요한 만큼 여러 번 결과를 미리 볼 수 있습니다.
**확인**을 클릭합니다.

마스크에서 해치 패턴 작성:

다음을 수행합니다.
- 리본에서 **XtraTools > 그리기 > 패턴 해치**를 클릭합니다.
- 메뉴에서 **XtraTools > 그리기 > 패턴 해치**를 클릭합니다.
- **PatternHatch**를 입력합니다.
대화 상자의 **유형**에서 **마스크**를 선택합니다.
경계를 지정할 방법을 선택합니다.
- 도면요소 지정 . 경계를 이루는 도면요소를 선택할 수 있습니다.
- 점 지정 |점_지정| . 닫힌 영역의 점을 클릭하여 경계를 정의할 수 있습니다.
- 경계 재작성 |경계_재작성| . 경계를 제거한 후 대치합니다(EditHatch 명령을 사용하는 경우에만 활성화됨).
- 경계 도면요소 삭제 |경계_도면요소_삭제| . 경계를 이루는 도면요소 세트에서 경계를 제거합니다.
- 경계 도면요소 강조 표시 |경계_도면요소_강조_표시| . 도면에 경계를 표시합니다.
**한계**에서 경계에서의 해치 동작을 정의합니다.
- 도면요소 잘라내기: 이 옵션을 활성화하면 지정한 경계를 초과하는 패턴 도면요소를 자릅니다. 비활성화하면 패턴 도면요소가 한계를 초과할 수 있습니다. 예를 들어, 지형에서 나무를 나타낼 때 나무 표현을 잘라내지 않으려는 경우 이 옵션을 사용할 수 있습니다.
- 초과 도면요소 그리기: 비활성화하면 경계 제한을 초과하는 도면요소가 표시되지 않습니다. 예를 들어, 이 옵션은 주차장에서 주차 위치를 나타낼 때 정의된 경계를 초과하는 위치를 표시하지 않으려는 경우에 사용할 수 있습니다.
**곡선 공차**에서 곡선 경계의 근사치에 대한 정밀도를 지정합니다(지정된 선분의 중간점과 호 사이의 최대 거리).

참고: 블록 또는 이미지 작업 시, 표준 제한 경계가 사용됩니다. 표준 제한 경계는 직선 세그먼트만 포함할 수 있습니다. 경계에 곡선 세그먼트가 포함된 경우, 직선 세그먼트를 사용하여 유사한 형상으로 변환해야 합니다.

패턴을 정의하고 즐겨찾기에 저장:

다음 중 하나를 수행합니다.
- 리본에서 **XtraTools > 그리기 > 패턴 해치**를 클릭합니다.
- 메뉴에서 **XtraTools > 그리기 > 패턴 해치**를 클릭합니다.
- **PatternHatch**를 입력합니다.
대화 상자의 유형**에서 해치에 사용할 패턴 유형을 선택합니다. **블록, 이미지, 외부 참조 또는 **마스크**를 선택합니다.
패턴**에서 **찾아보기 를 클릭하고 패턴으로 사용할 블록, 이미지 또는 외부 참조를 선택합니다.
패턴 옵션을 지정하고 경계를 지정합니다. `블록, 이미지 또는 외부 참조에서 해치 패턴 작성 <#Create_Hatch_Pattern>`_을 참조하십시오.
즐겨찾기 섹션의 **이름**에 구성 이름을 입력합니다.
즐겨찾기 저장 을 클릭합니다.

필요한 만큼 미리 정의된 구성을 **즐겨찾기**에 저장할 수 있습니다.
