BIM 요소에 레이블 지정

BIMLabel 명령을 사용하여 자세한 정보를 제공하기 위해 BIM 도면의 BIM 요소에 레이블을 지정합니다.

소프트웨어는 BIM 요소의 각 범주에 대해 미리 정의된 레이블 세트가 포함된 레이블 라이브러리를 제공합니다. 또한 BIM 요소의 추가 속성을 표시하는 데 사용할 수 있는 사용자 지정 레이블을 정의할 수 있습니다.

레이블은 BIM 요소와 연결된 상태로 유지되며 BIM 모델을 수정할 때 자동으로 업데이트됩니다.

이 명령으로 다음을 수행할 수 있습니다:

추가 특수 도구를 사용하면 다음 BIM 요소에 개별적으로 또는 한 번에 모두 레이블을 지정할 수 있습니다:

레이블을 만들기 위한 특수 도구는 BIM 리본 탭의 주석 패널에 있는 플라이아웃에 그룹화되어 있습니다.

지정된 BIM 요소에 레이블을 지정하려면:

참고: 시작하기 전에 레이블로 사용하려는 블록이 있는지 확인하세요.

BIM 요소에 레이블을 지정할 BIM 도면을 분리합니다.
다음 중 하나를 수행:
- 리본에서 BIM > 주석 > 라벨 삽입.
- 메뉴에서 BIM > 라벨 > 라벨 삽입.
- BIMLabel을 입력합니다.
블록 정의의 이름을 입력하고 Enter 키를 누릅니다.
참고: 이 명령은 유형에 관계없이 지정된 블록을 사용하여 지정된 모든 BIM 요소에 레이블을 지정합니다.
그래픽 영역에서 레이블을 지정할 BIM 요소를 지정하고 Enter 키를 누릅니다.
지정된 모든 BIM 요소에는 레이블이 지정됩니다.

카테고리별로 BIM 요소에 레이블을 지정하려면:

BIM 요소에 레이블을 지정할 BIM 도면을 분리합니다.
다음 중 하나를 수행:
- 리본에서 BIM > 주석 > 라벨 삽입.
- 메뉴에서 BIM > 라벨 > 라벨 삽입.
- BIMLabel을 입력합니다.
블록 정의를 지정합니다.
카테고리 옵션을 지정합니다.
레이블을 지정할 BIM 요소의 범주를 지정합니다:
- 카테고리 이름을 입력하고 Enter 키를 누릅니다.
  - 또는 -

  ?를 지정하십시오. 명령 창에서 사용 가능한 범주를 나열하는 옵션입니다.
그래픽 영역에서 BIM 요소 세트를 지정합니다.
지정된 범주의 BIM 요소에만 레이블이 지정됩니다.

참고: 카테고리를 지정하지 않은 경우 명령은 선택 항목의 모든 BIM 요소에 대해 동일한 레이블을 사용합니다.

창 레이블을 사용하여 .dwg 파일 내의 창 요소에 번호를 지정합니다.

BIM 도면 또는 지정된 창 요소 세트의 모든 창 요소에 레이블을 지정할 수 있습니다. 선택 세트에는 다양한 BIM 요소가 포함될 수 있습니다. Windows 요소에만 레이블이 지정됩니다.

지정된 Windows에 레이블을 지정하려면:

참고: 시작하기 전에 레이블로 사용하려는 블록이 있는지 확인하세요.

BIM 요소에 레이블을 지정할 BIM 도면을 분리합니다.
선택적으로 창 요소에 대한 기본 레이블을 지정합니다:
- BIM 레이블 라이브러리 팔레트에서 Windows 카테고리의 레이블을 마우스 오른쪽 버튼으로 클릭하고 창의 기본값으로 설정을 선택합니다.
다음 중 하나를 수행:
- 리본에서 BIM > 주석 > 창 라벨.
- 메뉴에서 BIM > 라벨 >창 라벨.
- BIMLabel을 입력합니다.
기본 레이블을 지정하지 않은 경우 블록 정의를 지정합니다.
그래픽 영역에서 레이블을 지정할 창을 지정하고 Enter 키를 누릅니다.
참고: 선택 세트에는 모든 BIM 요소가 포함될 수 있습니다. Windows 요소에만 레이블이 지정됩니다.

BIM 도면의 모든 Windows에 레이블을 추가하려면:

참고: 시작하기 전에 레이블로 사용하려는 블록이 있는지 확인하세요.

BIM 요소에 레이블을 지정할 BIM 도면을 분리합니다.
선택적으로 창 요소에 대한 기본 레이블을 지정합니다:
- BIM 레이블 라이브러리 팔레트에서 Windows 카테고리의 레이블을 마우스 오른쪽 버튼으로 클릭하고 창의 기본값으로 설정을 선택합니다.
다음 중 하나를 수행:
- 리본에서 BIM > 주석 > 모든 창에 레이블을 지정합니다.
- 메뉴에서 BIM > 라벨 > 모든 창에 레이블을 지정합니다.
기본 레이블을 지정하지 않은 경우 블록 정의를 지정합니다.
도면의 모든 Windows 요소에는 레이블이 지정됩니다.

문 레이블을 사용하여 .dwg 파일 내의 문 요소에 번호를 지정합니다.

BIM 도면의 모든 문 요소 또는 지정된 문 요소 집합에 레이블을 지정할 수 있습니다. 선택 세트에는 다양한 BIM 요소가 포함될 수 있습니다. 문 요소에만 레이블이 지정됩니다.

지정된 문에 레이블을 지정하려면:

참고: 시작하기 전에 레이블로 사용하려는 블록이 있는지 확인하세요.

BIM 요소에 레이블을 지정할 BIM 도면을 분리합니다.
선택적으로 문 요소에 대한 기본 레이블을 지정합니다:
- BIM 레이블 라이브러리 팔레트에서 문 카테고리의 레이블을 마우스 오른쪽 버튼으로 클릭하고 문의 기본값으로 설정을 선택합니다.
다음 중 하나를 수행:
- 리본에서 BIM > 주석 > 문 라벨.
- 메뉴에서 BIM > 라벨 > 문 라벨.
기본 레이블을 지정하지 않은 경우 블록 정의를 지정합니다.

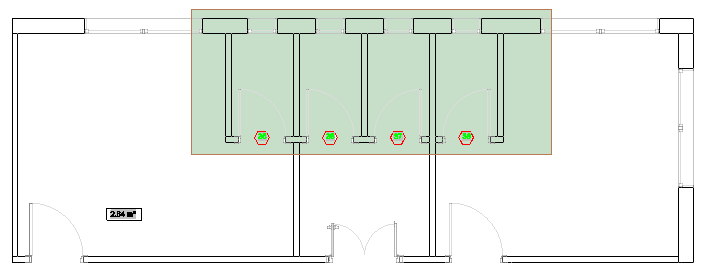

그래픽 영역에서 레이블을 지정할 문 요소를 지정하고 Enter 키를 누릅니다.
참고: 선택 세트에는 다양한 BIM 엔티티가 포함될 수 있습니다. 문 요소에만 레이블이 지정됩니다.

BIM 도면의 모든 문에 레이블을 추가하려면:

참고: 시작하기 전에 레이블로 사용하려는 블록이 있는지 확인하세요.

BIM 요소에 레이블을 지정할 BIM 도면을 분리합니다.
선택적으로 문 요소에 대한 기본 레이블을 지정합니다:
- BIM 레이블 라이브러리 팔레트에서 문 카테고리의 레이블을 마우스 오른쪽 버튼으로 클릭하고 문의 기본값으로 설정을 선택합니다.
다음 중 하나를 수행:
- 리본에서 BIM > 주석 > 모든 문에 레이블을 지정합니다.
- 메뉴에서 BIM > 라벨 > 모든 문에 레이블을 지정합니다.
- BIMLabel을 입력하고 문 카테고리를 지정합니다.
기본 레이블을 지정하지 않은 경우 블록 정의를 지정합니다.

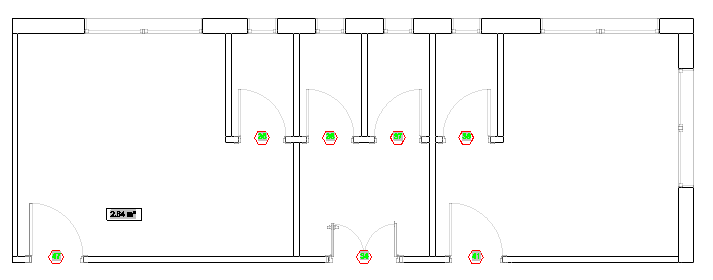

도면의 모든 문 요소에는 레이블이 지정됩니다.

접근

명령: BIMLabel

리본: BIM > 주석 > 레이블 삽입
