치수 스타일 작업

DimensionStyle 명령을 사용하여 치수 스타일을 작성하고 수정합니다.

치수 스타일은 치수 모양을 제어합니다.

치수 스타일을 정의하면 치수에 대한 주석 배율 조정을 적용할 수 있습니다.

치수 스타일 관리

새 치수 스타일 작성하기:

1. 형식 > 치수 스타일을 클릭하거나 DimensionStyle을 입력합니다.

   옵션 대화 상자에서 제도 스타일 페이지가 열리고 치수가 확장됩니다.

2. 새로 만들기를 클릭합니다.
3. 새 치수스타일 작성 대화 상자에서:
   1. 이름에 값을 입력합니다.
   2. 기준에서 기존 치수 스타일을 선택합니다. 이 스타일은 새 치수 스타일의 기준 설정이 됩니다.
   3. 적용 대상에서 치수 유형을 선택합니다. 이 설정 새 치수 스타일이 모든 치수 유형에 적용되는 지, 특정 유형의 치수에 적용되는 지를 지정합니다.
   4. 확인을 클릭합니다.
4. 치수에서 치수 스타일을 설정합니다. 아래 치수 스타일 설정을 참고하십시오.
5. 확인을 클릭합니다.

치수 스타일 수정하기:

1. 형식 > 치수 스타일을 클릭하거나 DimensionStyle을 입력합니다.

   옵션 대화 상자에서 제도 스타일 페이지가 열리고 치수가 확장됩니다.

2. 스타일에서 수정할 치수 스타일을 선택합니다.
3. 치수에서 치수 스타일을 설정합니다. 아래 치수 스타일 설정을 참고하십시오.
4. 활성화 또는 확인을 클릭합니다.

활성 치수 스타일 설정하기:

1. 형식 > 치수 스타일을 클릭하거나 DimensionStyle을 입력합니다.

   옵션 대화 상자에서 제도 스타일 페이지가 열리고 치수가 확장됩니다.

2. 스타일에서 활성화할 치수 스타일을 선택합니다.
3. 활성화를 클릭합니다.

   활성 치수 스타일 옆에 가 표시됩니다.

4. 확인을 클릭합니다.

치수 스타일 비교하기:

1. 형식 > 치수 스타일을 클릭하거나 DimensionStyle을 입력합니다.

   옵션 대화 상자에서 제도 스타일 페이지가 열리고 치수가 확장됩니다.

2. 차이를 클릭합니다.
3. 치수스타일 차이 찾기 대화 상자의 비교, 대상에서 치수 스타일을 선택합니다.

   차이가 있는 치수 스타일 설정이 대화 상자에 표시됩니다.

4. 복사를 클릭하여 차이를 복사하거나 닫기를 클릭합니다.
5. 닫기를 클릭합니다.

치수 스타일 설정 재정의하기:

활성 치수 스타일의 설정을 임시로 변경할 수 있습니다. 이 변경으로 치수 스타일 설정이 수정되지 않습니다. 설정 재정의는 다른 치수 설정을 활성으로 설정하지 않는 한, 적용될 수 있습니다.

1. 형식 > 치수 스타일을 클릭하거나 DimensionStyle을 입력합니다.

   옵션 대화 상자에서 제도 스타일 페이지가 열리고 치수가 확장됩니다.

2. 스타일에서 재정의할 치수 스타일을 선택합니다.
3. 활성화를 클릭합니다.
4. 재정의 설정을 클릭합니다.
5. 치수 스타일 재정의를 설정합니다. 아래 치수 스타일 설정을 참고하십시오.
6. 확인을 클릭합니다.

치수 스타일 이름 바꾸기:

1. 형식 > 치수 스타일을 클릭하거나 DimensionStyle을 입력합니다.

   옵션 대화 상자에서 제도 스타일 페이지가 열리고 치수가 확장됩니다.

2. 스타일에서 이름을 바꿀 치수 스타일을 선택합니다.
3. 이름 바꾸기를 클릭합니다.
4. 치수 스타일 이름 바꾸기 대화 상자에서 선택한 치수 스타일에 새 이름을 지정하고 확인을 클릭합니다.

치수 스타일 삭제하기:

1. 형식 > 치수 스타일을 클릭하거나 DimensionStyle을 입력합니다.

   옵션 대화 상자에서 제도 스타일 페이지가 열리고 치수가 확장됩니다.

2. 스타일에서 삭제할 치수 스타일을 선택합니다.
3. 삭제를 클릭합니다.

   선택한 치수 스타일의 삭제를 확인합니다. 표준으로 명명된 치수 스타일이나 도면에서 치수 요소에 의해 참조된 치수 스타일은 삭제할 수 없습니다.

Clean 명령으로 도면에서 참조되지 않은 치수 스타일을 제거할 수 있습니다.

^ 맨 위로

치수 스타일 설정

각도 치수

각도 치수 설정

• 형식: 주 각도 단위 형식(십진 도수, 도/분/초, 그레이드 또는 라디안).
• 정밀도: 소수점 자릿수를 설정합니다.
• 0 표시: 각도 치수에서 소수점 자리를 제거할 수 있습니다.

호 길이 기호

호 길이 치수의 기호 표시를 설정할 수 있습니다. 치수 문자 앞, 치수 문자 위, 없음.

화살표

• 시작 화살표: 치수의 시작 화살표 머리를 지정합니다.
• 끝 화살표: 치수의 끝 화살표 머리를 지정합니다.
• 지시선 화살표: 치수의 지시선 화살표 스타일을 설정합니다.
• 크기: 화살표 머리 크기를 설정합니다.

참고: 어떤 화살표에나 기존 블록을 화살촉으로 사용할 수 있습니다. 드롭다운 목록에서 사용자 정의 화살표 옵션을 선택하고 사용자 정의 화살표 선택 대화 상자에서 블록을 지정합니다.

이중 치수

이 옵션은 두 번째 사용 치수인, 대체 치수 방법을 제어합니다. 이 모드에서는 미터법과 Imperial 값으로 이중 치수를 설정할 수 있습니다.

이중 치수 표시: 치수에 대체 단위를 사용할지 여부를 결정합니다.

이중 치수 설정

• 형식: 대체 단위 형식을 설정합니다.
• 정밀도: 소수점 자릿수를 설정합니다.
• 단위 변환 승수: 단위 변환에 사용할 승수를 설정합니다.
• 근사값으로 반올림: 반올림 값을 지정할 수 있습니다.
• 접두사 및 접미사: 치수 값에 접두사와 접미사를 지정할 수 있습니다.

0 표시

• 선행 0 숨기기 및 후행 0 숨기기: 선행 및 후행 0을 억제할 수 있습니다.
• 0피트 숨기기 및 0인치 숨기기: 형식을 건축, 건축(스택) 또는 공학으로 설정할 경우 0피트와 0인치를 숨길지 여부를 지정할 수도 있습니다.

삽입

• 주 단위 뒤 및 주 단위 아래: 대체 단위를 주 치수 값 뒤 또는 주 치수 값에 배치할지 여부를 지정합니다.

맞춤

맞춤 옵션은 치수보조선 사이에 문자와 화살표 공간이 부족할 경우 치수를 배열할 방법을 결정합니다.

형상

• 공간상 제약이 있으면 선택한 도면요소를 치수보조선 밖으로 이동: 치수보조선 안에 문자와 화살표 공간이 부족할 경우 치수보조선 밖으로 이동할 첫 번째 도면요소를 지정할 수 있습니다.
  • 자동: 문자나 화살표(둘 중 가장 적합한 항목)
  • 화살표
  • 문자
  • 문자와 화살표
  • 문자를 치수보조선 사이에 유지
• 화살표 숨기기: 치수보조선 안에 화살표가 맞지 않을 경우 화살표를 숨깁니다.

치수 문자

• 치수 문자가 기본 위치에 있지 않으면 이동: 치수 문자가 기본 위치에 있지 않으면 다음 위치로 이동할 수 있습니다.
  • 지시선과 함께 치수선 위
  • 지시선 없이 치수선 위
  • 치수선 옆

치수 배율

• 주석 배율 조정: 사용자가 정의한 치수 스타일을적용하는 치수에 주석 배율 조정을 사용하는지 여부를 지정합니다. 스타일에서 주석 치수 스타일은  아이콘으로 표시됩니다.
• 배율 인수: 치수 스타일 설정의 전체 배율을 지정합니다. 배율 인수는 문자와 화살표 머리 크기를 포함한 크기, 거리, 간격에 영향을 미칩니다.

  이 옵션은 치수 스타일에 대해 주석 배율 조정을 선택한 경우에만 사용할 수 있습니다.

• 시트에 따라 치수 배율 조정: 현재 뷰포트와 도면 시트 간의 배율을 기준으로 배율 인수를 설정합니다.

  이 옵션은 치수 스타일에 대해 주석 배율 조정을 선택한 경우에만 사용할 수 있습니다.

추가 옵션

• 치수보조선 사이에 치수 정렬: 화살표 머리가 치수 밖에 있는 경우라도, 치수보조선 사이에 치수선이 유지되도록 합니다.
• 문자 배치 지정: 치수 문자 위치를 직접 조정할 수 있습니다. 가로 양쪽 맞춤 설정은 무시됩니다.

선형 치수

형식: 주 선형 단위 형식을 설정합니다.

정밀도: 소수점 자릿수를 설정합니다.

분수 표시: 분수 단위의 스택 표시를 설정합니다.

소수 구분 기호: 형식이 10진수로 설정된 치수의 소수 구분 기호를 설정합니다.

근사값으로 반올림: 반올림 값을 지정할 수 있습니다.

접두사 및 접미사: 치수 문자 앞이나 뒤에 문자열을 입력할 수 있습니다. 예를 들어, 접미사 필드에는 측정 단위를 표시할 수 있습니다.

측정 배율:

• 배율 인수: 모든 선형 치수 문자(지름, 반지름, 좌표와 같은 치수 문자 포함)를 지정된 배율 인수로 곱합니다. 각도 치수와 플러스/마이너스 공차 값은 영향을 받지 않습니다. 이 설정은 특히 연관되지 않은 치수 지정에 적용됩니다(예: 배율이 조정된 세부 정보의 치수 지정 시).
• 시트 치수 따르기: 측정 배율 인수를 시트에서만 작성된 치수에 적용합니다.

0 표시:

• 선행 0 숨기기 및 후행 0 숨기기: 십진수 선형 치수에서 소수점 자리를 제거할 수 있습니다.
• 0피트 숨기기 및 0인치 숨기기: 형식을 건축이나 공학으로 설정할 경우 0피트(0피트 숨기기)와 0인치(0인치 숨기기)를 숨길지 여부를 지정할 수도 있습니다.

선

치수선 설정

• 스타일: 치수선의 선 스타일을 설정합니다.
• 가중치: 치수선의 선 가중치를 설정합니다.
• 색상: 치수선의 선 색상을 설정합니다.
• 오프셋: BaselineDimension 명령을 사용하여 기준선 치수를 적용할 때 치수선의 오프셋 거리를 설정합니다.
• 시작 화살표를 넘어선 거리: 틱이나 건축과 같은 특정 화살표 머리를 적용할 때 치수보조선을 넘어 치수선이 연장되는 거리를 설정합니다.
• 숨기기:
  • 치수선 1: 첫 번째 치수보조선과 치수 문자 사이에 첫 번째 치수선과 화살표 머리를 표시할지 여부를 결정합니다.
  • 치수선 2: 두 번째 치수보조선과 치수 문자 사이에서 치수선 1과 동일합니다.

치수보조선 설정

치수보조선은 측정된 요소의 둘레 밖으로 치수를 연장하는 선으로, 치수가 이러한 둘레 제한 밖으로 연장되는 것을 전제합니다.

• 스타일: 치수보조선 1과 치수보조선 2의 선 스타일을 설정합니다.
• 가중치: 치수보조선의 선 가중치를 설정합니다.
• 색상: 치수보조선의 선 색상을 설정합니다.
• 오프셋: 도면요소와 치수보조선이 시작되는 점 사이의 오프셋 거리를 설정합니다.
• 치수선을 넘어선 거리: 치수보조선이 치수선을 넘어서는 거리를 설정합니다.
• 숨기기: 첫 번째 및/또는 두 번째 치수보조선을 숨깁니다.
• 고정 길이: 치수보조선의 고정 길이를 설정할지 여부를 지정합니다. 길이에 값을 설정합니다.

치수 분할

치수 분할(Professional, Premium, Enterprise 및 Enterprise Plus)

• 분할 간격. SplitDimension 명령을 사용하여 다른 도면요소와 교차하는 치수선과 보조선을 분할할 때의 기본 간격 폭을 지정합니다.

원형/지름 치수

중심 마크 표시

• 없음, 마크대로, 중심선대로: 원의 중심점을 나타내는 마크를 정의하고 중심 마크에 대시나 짧은 선을 추가할지 여부를 지정합니다.

  없음, 마크대로, 중심선대로: 원의 중심점을 나타내는 마크를 정의하고 중심 마크에 중심선을 추가할지 여부를 지정합니다. 중심선은 지정한 표준에 따라 표시됩니다.

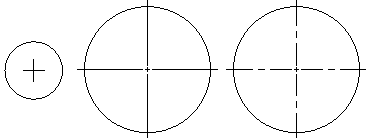

     마크대로     중심선대로(도면 표준에 따름)



     마크대로        중심선대로(도면 표준에 따름)

• 크기: 중심, 지름, 반지름 치수에 대한 중심 마크의 크기를 지정할 수 있습니다.
• 크기: 중심, 지름, 반지름 치수에 대해 선택한 중심 마크에 따라 중심 마크 크기 또는 보조선의 길이를 지정할 수 있습니다.



  마크대로(크기)           중심선대로(보조선 길이)

반지름 치수 조그

• 각도: 조그 반지름 치수에서 치수선의 가로 세그먼트의 각도를 결정합니다.

문자

문자 설정

• 스타일: 치수 문자 스타일을 설정합니다. 를 클릭하여 문자 스타일을 정의합니다.
• 색상: 치수 문자 색을 설정합니다.
• 채우기: 치수 문자 배경색을 설정합니다.
• 높이: 치수 문자 높이를 설정합니다.
• 분수 배율: 일반 치수 문자 높이를 기준으로 공차 값의 문자 높이에 대한 배율 인수를 설정합니다.
• 치수 문자 프레임: 치수 문자 둘레에 프레임을 표시합니다.

문자 위치

• 수평 및 수직: 치수 문자의 수평 및 수직 위치를 설정합니다.
• 치수선과의 간격: 치수선과 문자의 간격을 설정합니다.

문자 맞춤

치수 문자를 다음 옵션으로 맞출 수 있습니다.

• ISO 규격 사용
• 수평 정렬
• 치수선에 맞춤

공차

공차 설정

• 계산: 공차 생성 형식을 설정합니다.
  • 기본: 단일 값의 추가 치수 측정 및 편차를 상자 안에 표시합니다.
  • 편차: 치수 측정에 별도의 +, - 편차 값을 붙입니다.
  • 한계: 최대값과 최소값을 위아래로 표시합니다.
  • 없음: 공차 값을 생성하지 않습니다.
  • 대칭: 단일 값의 양수 및 음수 편차를 나타내는 치수 측정에 +/- 공차 값을 붙입니다.
• 정밀도: 소수점 자릿수를 설정합니다.
• 최대값 및 최소값: 양수 또는 음수 공차 값을 설정합니다.
• 배율: 공차 배율을 설정합니다.
• 세로 문자 맞춤: 공차 문자 자리맞춤을 지정합니다.
• 0 표시:
  • 선행 0 숨기기 및 후행 0 숨기기: 십진수 공차 치수에서 소수점 자리를 제거할 수 있습니다.
  • 선형 치수에 대한 형식을 건축이나 공학으로 설정할 경우 0피트(0피트 숨기기)와 0인치(0인치 숨기기)를 숨길지 여부를 지정할 수도 있습니다.

이중 치수

• 정밀도: 기하 공차의 대체 치수에 대한 소수점 자릿수를 설정합니다.
• 0 표시:
  • 선행 0 숨기기 및 후행 0 숨기기: 십진수 대체 치수에서 소수점 자리를 제거할 수 있습니다.
  • 선형 치수에 대한 형식을 건축이나 공학으로 설정할 경우 0피트(0피트 숨기기)와 0인치(0인치 숨기기)를 숨길지 여부를 지정할 수도 있습니다.

^ 치수 스타일 설정

^ 맨 위로

액세스

명령:DimensionStyle

메뉴: 형식 > 치수 스타일
